| Lugar de origem: | China |
|---|---|
| Marca: | Wuhan ETERN Optoelectronics |
| Certificação: | GR-1221-CORE,GR-1209-CORE ,RoHS |
| Número do modelo: | AAWG |
| Quantidade de ordem mínima: | 2PCS |
| Preço: | Negotiable |
| Detalhes da embalagem: | Caixa |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | canais 150k pelo mês |
| Afastamento de canal: | 100GHZ | Perda de inserção (tipo.): | 5.0dB |
|---|---|---|---|
| Perda dependente da polarização: | ≤0.5dB | largura de banda 1dB: | ≥0.13nm |
| largura de banda 3dB: | ≥0.19nm | Temperatura de funcionamento: | -5 a +65℃ |
| Realçar: | Multiplexer de canal alto do isolamento 32,multiplexer de canal 50GHz 32,Desmultiplexador de RoHS na eletrônica digital |
||

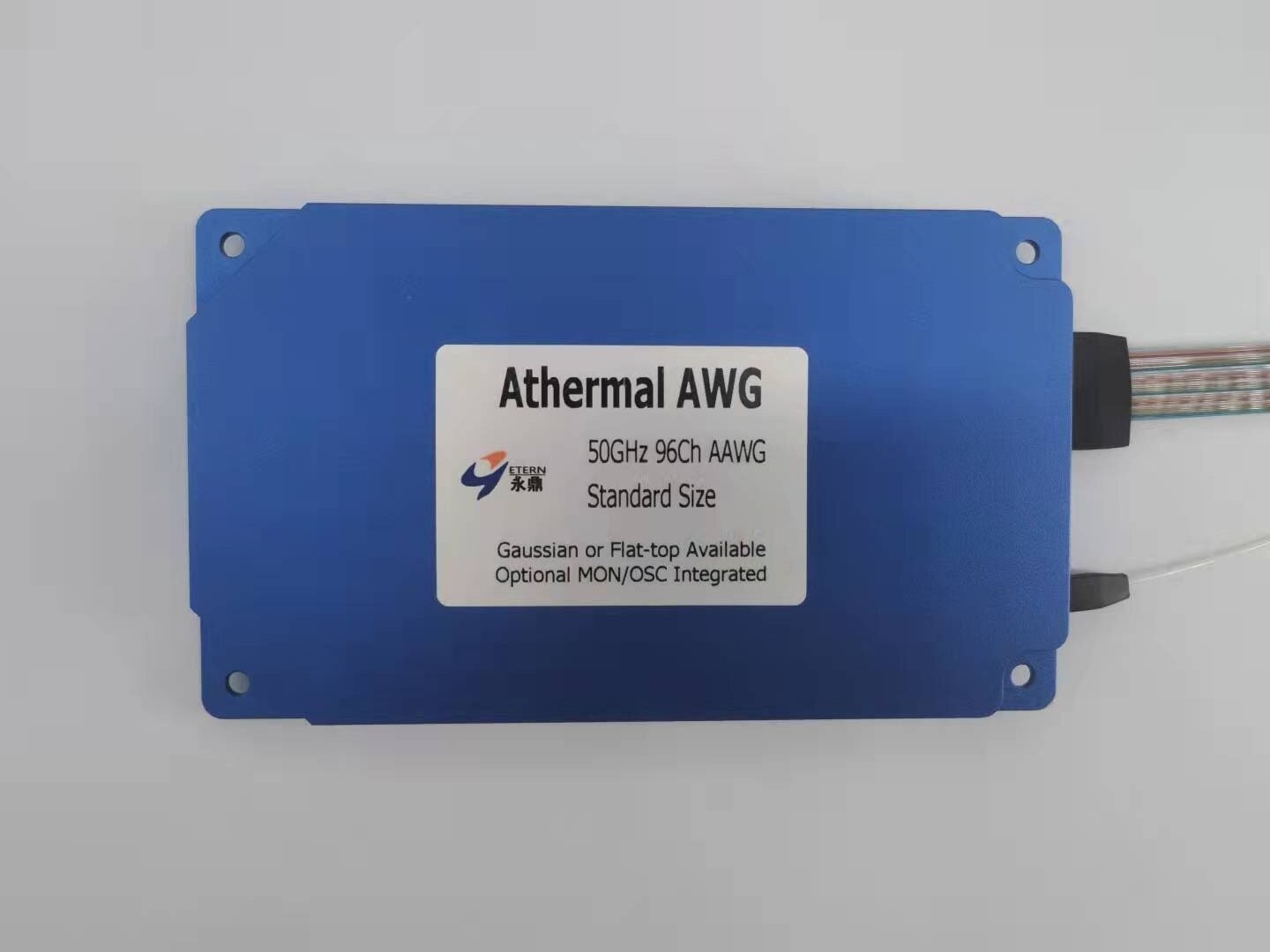

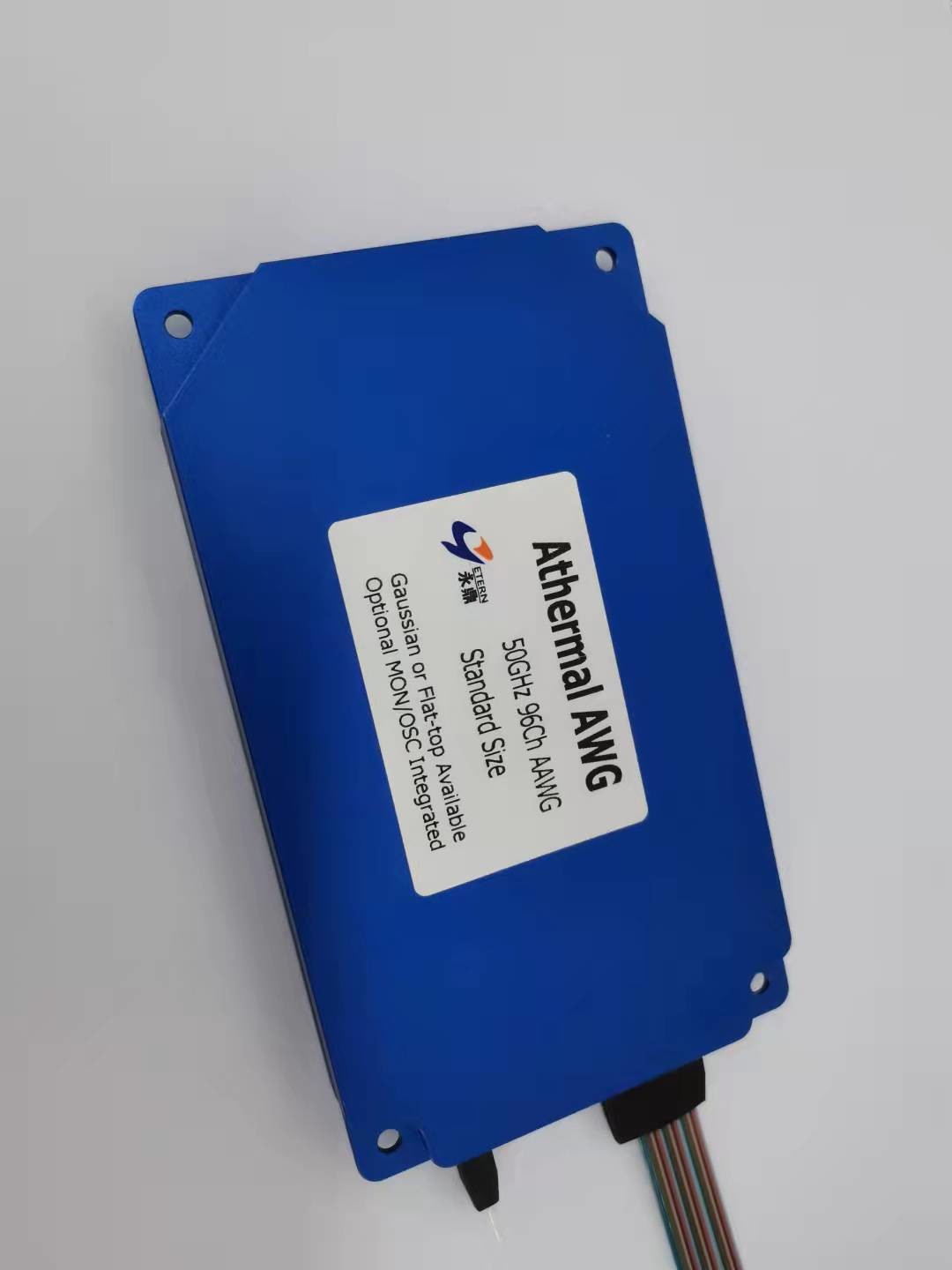

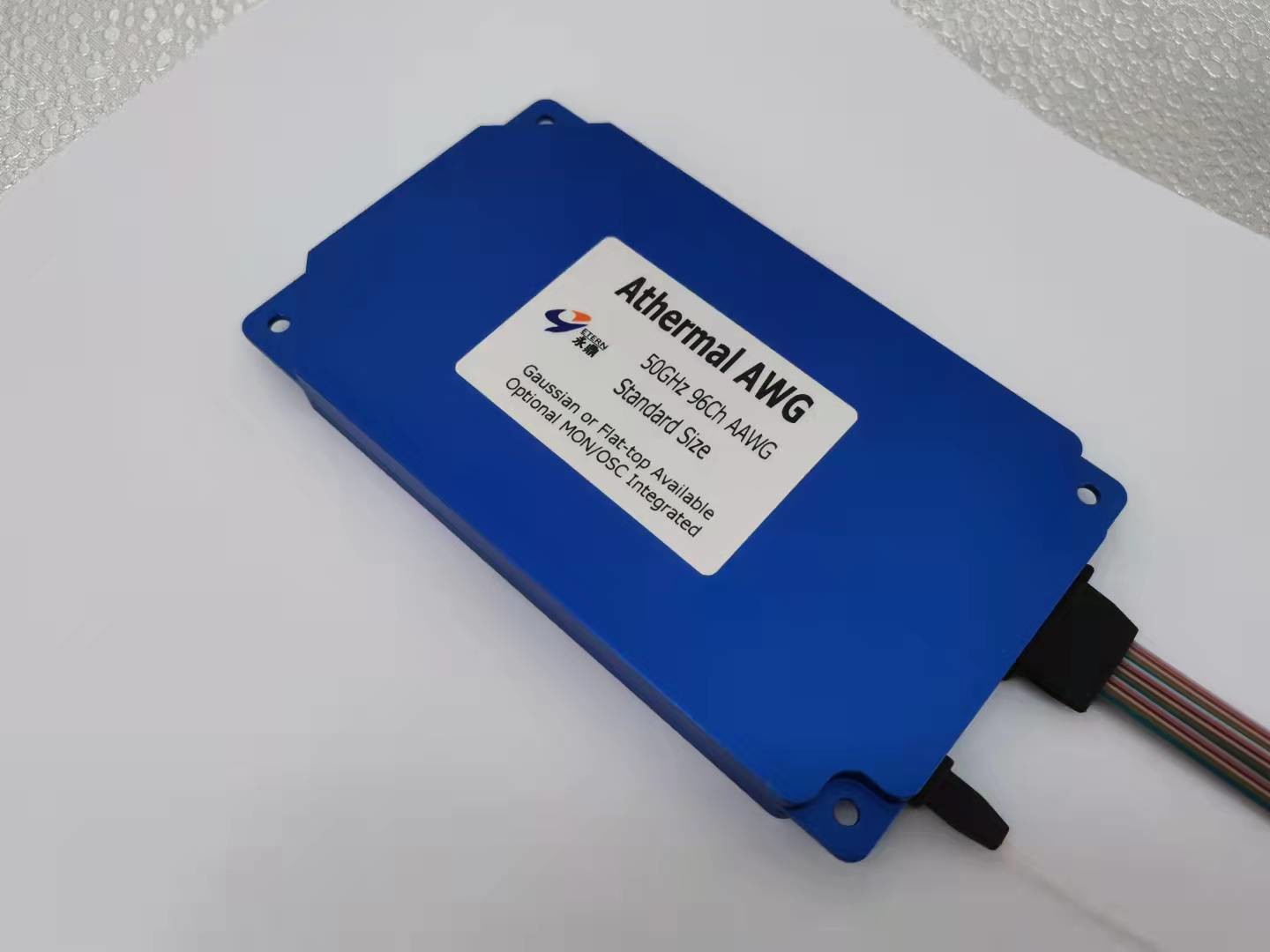

50GHZ QUE ESPAÇA O MULTIPLEXER GAUSSIAN/DESMULTIPLEXADOR DE AAWG C-T
Características:
1. Projeto atérmico sobre a variação da temperatura de funcionamento
2. Tamanho compacto
3. Estabilidade e confiança altas
4. Baixa perda de inserção, isolamento alto
Aplicações:
1. Transmissão do WDM
2. Rede do metro e do longo-curso
Descrição:
ETERN pôs o medidor de ondas que raspa (Calibre de diâmetro de fios) é um dispositivo de DWDM Mux/Demux que operam-se no afastamento de canal 50GHz no C e um L eficazes na redução de custos, de capacidade elevada grade da UIT da faixa, sem nenhuma corrente elétrica necessária.
Etern AAWG oferece a baixa perda de inserção, o isolamento excelente do canal, a facilidade da fibra que seguram, e a confiança a longo prazo em um pacote compacto. Os produtos são queixa de Telcordia GR-1221-CORE e GR-1209-CORE qualificados, e de RoHS.
Especificação de rendimento
| Parâmetro | Unidades | Valor | |
| Canais | 80 | ||
| Afastamento de canal | Gigahertz | 50 | |
| Passband da referência | Gigahertz | ±6.25 | |
| Precisão do comprimento de onda | pm | ±50 | |
| Perda de inserção1 | Tipo. | DB | 5,0 |
| Máximo. | 6,0 | ||
| Uniformidade da perda de inserção | DB | ≤1.5 | |
| Perda dependente da polarização (PDL) | DB | ≤0.5 | |
| largura de banda 1dB | nanômetro | ≥0.13 | |
| largura de banda 3dB | nanômetro | ≥0.19 | |
| Isolamento adjacente do canal | DB | ≥24 | |
| Isolamento Não-adjacente do canal | DB | ≥28 | |
| Interferência total | DB | ≥21 | |
| Perda de retorno | DB | ≥42 | |
| Dispersão cromática (CD) | ps/nm | -30 ~ +30 | |
| Dispersão do modo da polarização (PMD) | picosegundo | ≤1.0 | |
| Temperatura de funcionamento | ℃ | -5 a +65 | |
| Temperatura de armazenamento | ℃ | -40 a +85 | |
Nota: 1. testado com conectores.
Dimensões mecânicas (unidade: milímetro)
Informação pedindo:
| Calibre de diâmetro de fios atérmico | Afastamento | Tipo | Número do Ch | Ch começado | Comprimento da fibra | Conector | Aplicação | Pacote | ||||||
| Terra comum | Fita | Fã-para fora | ||||||||||||
| AAWG | 16=16ch | C21=C21 | 00=Adaptor | 1=None | M=Mux | M=Module | ||||||||
| 5=50GHz | G=Gaussian | 32=32ch | C215=C21.5 | 05=0.5m 05=0.5m 05=0.5m | 2=FC/UPC | D=Demux | R=Rack | |||||||
| 40=40ch | ...... | 10=1.0m 10=1.0m 10=1.0m | 3=FC/APC | MD=Mux & Demux | ||||||||||
| 44=44ch | 15=1.5m 15=1.5m 15=1.5m | 4=LC/UPC | ||||||||||||
| 48=48ch | 20=2.0m 20=2.0m 20=2.0m | 5=LC/APC | ||||||||||||
| ...... | ...... | 6=SC/UPC | ||||||||||||
| 80=80ch | 7=SC/APC | |||||||||||||
| 96=96ch | X=Special | |||||||||||||
