| Lugar de origem: | China |
|---|---|
| Marca: | Wuhan ETERN Optoelectronics |
| Certificação: | RoHS |
| Número do modelo: | INTERRUPTOR ULTRA-MINI 1X1/1X2/2X2BYPASS DA FIBRA ÓTICA |
| Quantidade de ordem mínima: | 10PCS |
| Preço: | negotiable |
| Detalhes da embalagem: | caixa da bolha |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100k pelo mês |
| Característica: | Escala de comprimento de onda de funcionamento larga | Qualidade: | Baixas perda e Baixo-interferência de inserção |
|---|---|---|---|
| Aplicação: | Módulo & integração de sistemas, instrumentação | Comprimento de onda de funcionamento: | 1290-1330nm |
| Certificação: | RoHS complaint | Tipo: | desvio 2X2 |
| Destacar: | Interruptor de fibra ótica dos ethernet de RoHS,Interruptor de fibra ótica multimodo dos ethernet,Ultra-mini interruptor do núcleo da fibra |
||

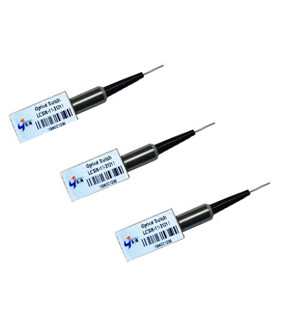

INTERRUPTOR ULTRA-MINI 1X1/1X2/2X2BYPASS DA FIBRA ÓTICA
Características:
1. baixa perda de inserção & conversa transversal
2. Escala de comprimento de onda de funcionamento larga
3. Bidirecional
Aplicações:
1. Proteção & restauração da rede
2. Obstrução do canal
3. Módulo & integração de sistemas
4. Instrumentação
5. OADM configurável
Especificações de rendimento:
| Parâmetro | Unidades | Único-modo | Multi-modo | ||
|
Comprimento de onda de funcionamento 1x1, 1x2 Inserção Loss1, 2 2x2B |
nanômetro
DB |
1290~1330 e/ou 1525~1610 |
≤ 0,8 ≤ 0,9 |
850 ou 850&1310 | |
| Retorne Loss1, do comprimento de onda dependente da perda da polarização 2 perda dependente | DB do DB do DB |
≥ 45 ≤ 0,1 ≤ 0,2 |
≥ 30
≤ 0,3 |
||
|
Interferência Repetibilidade |
DB DB |
≥ 55 |
≤ ±0.02 |
≥ 30 | |
| Tempo do interruptor | Senhora | ≤ 4 | |||
| Durabilidade | épocas | ≥ 107 | |||
| Tensão do interruptor | VDC | 2.7~3.3 ou 4.5~5.5 | |||
|
Travando 30~36@3V que conduz ou 20~24@5V que conduz o interruptor miliampère atual Não-travando 42~51@3V que conduz ou condução de 28~34@5V |
|||||
|
Poder que segura a umidade do armazenamento da temperatura de armazenamento da umidade da operação da temperatura de funcionamento Tipo da fibra |
mW °C %RH °C %RH |
Fibra de Corning SMF-28e |
≤ 500 -5~+65 5~95 -40~+85 5~95 MMF 50/125 ou 62.5/125 |
||
| Tipo dimensão da trança do pacote |
milímetro |
fibra desencapada de 250mm ou tubo fraco 27.0L x 10.4W x 7.2H de 900mm | |||
Nota: 1. medido sem conectores; O IL será 0.3dB mais mau e RL será 5dB para abaixar com conectores
2. medido com fonte ótica do diodo emissor de luz ou do VSCEL para o tipo do Multi-modo
Dimensões mecânicas (unidade: milímetro)
Definição elétrica dos pinos
|
Tipo |
Trajeto leve |
PIN de movimentação |
Monitor |
||||
|
1x1 |
1x2 |
2x2B |
1 |
8 |
3-4,5-6 |
2-3,6-7 |
|
|
Travamento |
1- 2 |
1- 2 |
1- 2/3-4 |
V+ |
Terra |
FIM |
ABERTO |
|
- |
1- 3 |
1- 4 |
Terra |
V+ |
ABERTO |
FIM |
|
|
Não-travamento |
1- 2 |
1- 2 |
1- 2/3-4 |
V+ |
Terra |
FIM |
ABERTO |
|
- |
1- 3 |
1- 4 |
Terra |
Terra |
ABERTO |
FIM |
|
Diagrama da função
Informação pedindo:
|
LCSW |
- |
□□□ |
- |
□ |
|
□ |
□ |
□ |
□ |
|
Interruptor ótico Tipo do interruptor |
Comprimento de onda |
|
Modo do interruptor |
Tipo da fibra |
Comprimento da fibra |
Conector |
|||
|
M11=Mini 1x1 |
1=1310nm |
|
1=Latching |
MANUTENÇÃO PROGRAMADA 1=250um |
1=0.5m |
1=None |
|||
|
M12=Mini 1x2 |
2=1550nm |
|
2=Non-latching |
MANUTENÇÃO PROGRAMADA 2=900um |
2=1m |
2=FC/UPC |
|||
|
Desvio de M22B=Mini 2x2 |
3=1310&1550nm |
|
|
3=250um 62.5/125 |
3=2m |
3=FC/APC |
|||
|
|
4=850nm |
|
|
4=900um 62.5/125 |
X=Specify |
4=LC/UPC |
|||
|
|
5=850&1310nm |
|
|
5=250um 50/125 |
|
5=LC/APC |
|||
|
|
X=Special |
|
|
6=900um 50/125 |
|
6=SC/UPC |
|||
|
|
|
|
|
X=Special |
|
7=SC/APC |
|||
|
|
|
|
|
|
|
X=Specify |
|||
