De pequenas perdas branco de pequenas perdas flexível do cabo coaxial de HCTAY para uma comunicação sem fio

Cabo coaxial ordinário do RF

• Padrões executados
• Cabo 1092-2013 - dielétrico espumado do polyolefin, condutor exterior, cabo da telecomunicação de YD/T coaxial de uma radiofrequência de 50 ohms para uma comunicação sem fio
• Cabos coaxiais de uma comunicação de GB/T 17737.1-2013 – parte 1: Especificação genérica - general, definições e exigências
• Cabo-parte coaxial 9 de uma comunicação do 61196-9:2014 do IEC: Especificação secional para cabos flexíveis do RF
• Testes do 60332-1-2:2015 do IEC em cabos elétricos e de fibra ótica sob condições do fogo – parte 1-2: Teste para a propagação de chama vertical para um único fio isolado ou o cabo-procedimento para chama pre-misturada de 1 quilowatt
• Medida do 61034-2:2019 do IEC da densidade de fumo dos cabos que queimam-se sob a condição-parte definida 2: Procedimento e exigências de teste
• O teste do 60754-1:2019 do IEC em gás evoluiu durante a combustão dos materiais dos cabos – parte 1: Determinação do índice de gás do ácido do halogênio
• O teste do 60754-2:2019 do IEC em gás evoluiu durante a combustão dos materiais dos cabos – parte 2: Determinação da acidez (pela medida do pH) e da condutibilidade
  • Características do produto
• O cabo coaxial ordinário do RF usa o condutor exterior de uma estrutura ondulada circular, para ser com força mecânica mais alta e determinadas propriedades de dobra.
• O cabo coaxial ordinário do RF tem um desempenho autoadesivo mais alto e a resistência de umidade excelente.
•

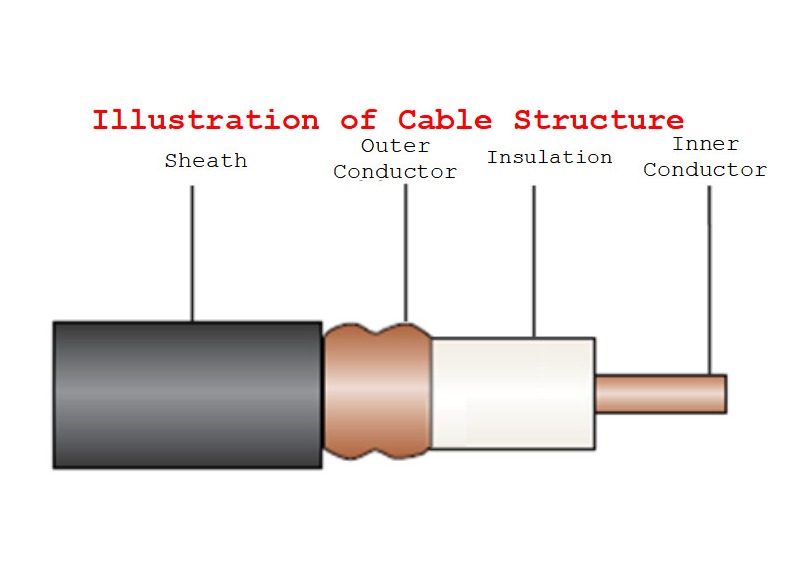

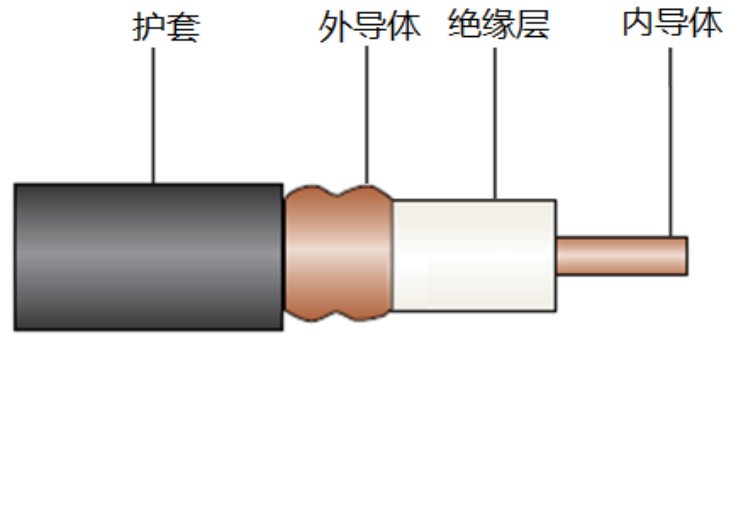

• Parâmetros estruturais

• Modelo do produto	Condutor interno		Isolação	Condutor exterior		Bainha exterior
  	Tipo	Diâmetro		Tipo	Diâmetro	Tipo	Diâmetro
  HCAAY (Z) - 50-6 (1/4")	Fio de alumínio folheado de cobre	2.60mm	isolação Físico-espumada do polietileno	Tubo de cobre ondulado da circular	7.70mm	Polietileno preto ou chama halogênio-livre do baixo fumo - polyolefin retardador	8.80mm
  HCAAY (Z) - 50-8 (3/8")	Fio de alumínio folheado de cobre	3.10mm			9.50mm		10.80mm
  HCAAY (Z) - 50-12 (1/2")	Fio de alumínio folheado de cobre	4.80mm			13.90mm		15.80mm
  HCTAY (Z) - 50-22 (7/8")	Tubo de cobre liso	9.00mm			24.90mm		27.50mm
  HCTAY (Z) - 50-23 (7/8") de pequenas perdas	Tubo de cobre liso	9.45mm			25.40mm		27.80mm
  HCTAY (Z) - 50-32 (1-1/4")	Tubo de cobre liso	13.10mm			35.80mm		38.50mm
  HHTAY (Z) - 50-42 (1-5/8")	Tubo de cobre ondulado da espiral	17.40mm			46.50mm		49.50mm

Propriedades mecânicas & ambientais

Propriedades elétricas

• Modelo do produto			HCAAY (Z) - 50-6 (1/4")	HCAAY (Z) - 50-8 (3/8")	HCAAY (Z) - 50-12 (1/2")	HCTAY (Z) - 50-22 (7/8")	HCTAY (Z) - 50-23 (7/8") de pequenas perdas	HCTAY (Z) - 50-32 (1-1/4")	HHTAY (Z) - 50-42 (1-5/8")
  Impedância característica média (Ω)			50±2
  Taxa de transmissão (30~200MHz)			86%	88%	88%	88%	88%	88%	88%
  Capacidade (pF/m)			77	76	76	76	76	76	76
  Força dielétrica (V, C.C., 1min)			2000	2500	6000	10000	10000	10000	15000
  Resistência de isolação mínima (MΩ·quilômetro)			5000	5000	10000	10000	10000	10000	10000
  Testes de faísca da bainha (V, C.A., valor eficaz)			3000	5000	8000	8000	8000	10000	10000
  Coeficiente de atenuação máximo (dB/100m) (20℃)		70MHz	3,49	2,95	1,90	0,89	0,95	0,76	0,63
  		100MHz	4,22	3,53	2,30	1,16	1,15	0,93	0,77
  		150MHz	5,22	4,35	2,85	1,49	1,42	1,17	0,96
  		200MHz	6,08	5,05	3,31	1,76	1,66	1,37	1,12
  		350MHz	8,20	6,78	4,44	2,38	2,23	1,85	1,54
  		450MHz	9,39	7,75	5,06	2,72	2,55	2,12	1,77
  		700MHz	11,96	9,83	6,40	3,45	3,25	2,71	2,28
  		800MHz	12,87	10,57	6,87	3,71	3,50	2,92	2,46
  		900MHz	13,75	11,27	7,31	3,96	3,73	3,13	2,64
  		1400MHz	17,64	14,38	9,29	5,08	4,79	4,03	3,44
  		1800MHz	20,38	16,55	10,66	5,88	5,53	4,68	4,01
  		1900MHz	21,02	17,06	10,99	6,07	5,70	4,83	4,15
  		2000MHz	21,66	17,56	11,30	6,26	5,88	4,98	4,28
  		2100MHz	22,29	18,05	11,61	6,44	6,05	5,13	4,42
  		2200MHz	22,90	18,53	11,92	6,62	6,21	5,28	4,55
  		2300MHz	23,51	19,01	12,22	6,81	6,38	5,42	4,68
  		2400MHz	24,10	19,48	12,51	6,98	6,54	5,57	4,80
  		2500MHz	24,69	19,93	12,80	7,16	6,70	5,71	4,93
  		2600MHz	25,27	20,39	13,09	7,34	6,85	5,85	5,06
  		2700MHz	25,84	20,83	13,37	7,51	7,01	5,99	5,18
  		3000MHz	27,51	22,14	14,19	8,02	7,46	6,39	/
  		3300MHz	29,13	23,39	14,97	8,51	7,90	6,78	/
  		3800MHz	31,73	25,40	16,23	9,31	8,60	7,42	/
  		4400MHz	34,70	27,68	17,66	10,24	9,40	/	/
  		5000MHz	37,55	29,86	19,02	11,14	10,17	/	/
  		5800MHz	41,19	32,64	20,75	/	/	/	/
  VSWR máximo	70~500MHz		≤1.10	≤1.10	≤1.10	≤1.10	≤1.10	≤1.10	≤1.10
  	600~1000MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	1700~2200MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	2300~2700MHz		≤1.20	≤1.20	≤1.20	≤1.20	≤1.20	≤1.20	≤1.20
  	3300~3800MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	/
  	4400~5000MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30	/	/
  	5700~5900MHz		≤1.30	≤1.30	≤1.30	/	/	/	/
