Ohm flexível super HCAHY do cabo coaxial 50 do tubo ondulado

Ohm flexível super HCAHY do cabo coaxial 50 do tubo ondulado

• Padrões executados
• Cabo 1092-2013 - dielétrico espumado do polyolefin, condutor exterior, cabo da telecomunicação de YD/T coaxial de uma radiofrequência de 50 ohms para uma comunicação sem fio
• Cabo 1119-2014 - dielétrico do polietileno e cabo da telecomunicação de YD/T coaxial espumados da radiofrequência flexível super ondulada do tubo para uma comunicação sem fio
• Cabos coaxiais de uma comunicação de GB/T 17737.1-2013 – parte 1: Especificação genérica - general, definições e exigências
• Cabo-parte coaxial 9 de uma comunicação do 61196-9:2014 do IEC: Especificação secional para cabos flexíveis do RF
• Testes do 60332-1-2:2015 do IEC em cabos elétricos e de fibra ótica sob condições do fogo – parte 1-2: Teste para a propagação de chama vertical para um único fio isolado ou o cabo-procedimento para chama pre-misturada de 1 quilowatt
• Medida do 61034-2:2019 do IEC da densidade de fumo dos cabos que queimam-se sob a condição-parte definida 2: Procedimento e exigências de teste
• O teste do 60754-1:2019 do IEC em gás evoluiu durante a combustão dos materiais dos cabos – parte 1: Determinação do índice de gás do ácido do halogênio
• O teste do 60754-2:2019 do IEC em gás evoluiu durante a combustão dos materiais dos cabos – parte 2: Determinação da acidez (pela medida do pH) e da condutibilidade
  • Características do produto
• O cabo coaxial flexível super do RF usa o condutor exterior de uma estrutura ondulada espiral, com grande profundidade da corrugação e flexibilidade extremamente alta;

• É usado principalmente sob a forma do conjunto em projetar aplicações.

• Parâmetros estruturais

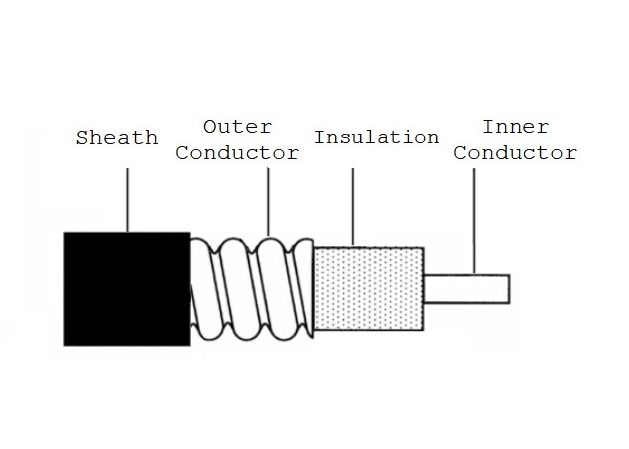

• Modelo do produto	Condutor interno		Isolação	Condutor exterior		Bainha exterior
  	Tipo	Diâmetro		Tipo	Diâmetro	Tipo	Diâmetro
  HCAHY (Z) - 50-5 (1/4") flexível super	Fio de alumínio folheado de cobre	1.90mm	isolação Físico-espumada do polietileno	Tubo de cobre ondulado da espiral	6.40mm	Polietileno preto ou chama halogênio-livre do baixo fumo - polyolefin retardador	7.50mm
  HCAHY (Z) - 50-7 (3/8") flexível super	Fio de alumínio folheado de cobre	2.60mm			9.00mm		10.00mm
  HCAHY (Z) - 50-9 (1/2") flexível super	Fio de alumínio folheado de cobre	3.55mm			12.00mm		13.30mm

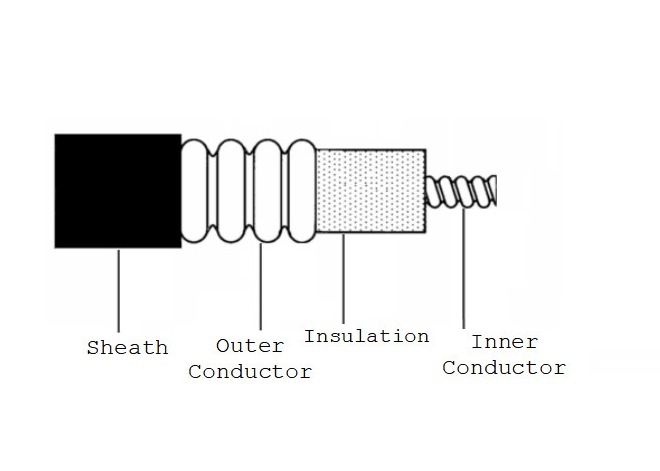

  HHTAY (Z) - 50-21 (7/8") flexível super	Tubo de cobre ondulado da espiral	9.40mm		Tubo de cobre ondulado da circular	24.90mm		27.50mm
  HHTAY (Z) - 50-31 (1-1/4") flexível super	Tubo de cobre ondulado da espiral	13.60mm			35.80mm		38.50mm


• Propriedades mecânicas & ambientais

  Modelo do produto	Raio de curvatura mínimo por um único tempo	Raio de curvatura mínimo por épocas múltiplas (15 vezes)	Resistência elástica máxima	Temperatura da instalação	Temperatura de trabalho
  HCAHY (Z) - 50-5 (1/4") flexível super	12mm	25mm	680N	-55℃~+85℃	-40℃~+70℃
  HCAHY (Z) - 50-7 (3/8") flexível super	15mm	50mm	950N
  HCAHY (Z) - 50-9 (1/2") flexível super	17mm	55mm	800N
  HHTAY (Z) - 50-21 (7/8") flexível super	90mm	130mm	1020N
  HHTAY (Z) - 50-31 (1-1/4") flexível super	150mm	200mm	propriedades 1800NElectrical

• Propriedades elétricas

  Modelo do produto			HCAHY (Z) - 50-5 (1/4") flexível super	HCAHY (Z) - 50-7 (3/8") flexível super	HCAHY (Z) - 50-9 (1/2") flexível super	HHTAY (Z) - 50-21 (7/8") flexível super	HHTAY (Z) - 50-31 (1-1/4") flexível super
  Impedância característica média (Ω)			50±2
  Taxa de transmissão (30~200MHz)			83%	82%	83%	88%	88%
  Capacidade (pF/m)			77	76	76	76	76
  Força dielétrica (V, C.C., 1min)			2000	2500	2500	6000	10000
  Resistência de isolação mínima (MΩ·quilômetro)			5000	5000	10000	10000	10000
  Testes de faísca da bainha (V, C.A., valor eficaz)			3000	3000	5000	8000	10000
  Coeficiente de atenuação máximo (dB/100m) (℃ 20)		70MHz	5,28	3,51	2,87	1,12	0,88
  		100MHz	6,35	4,23	3,40	1,33	1,04
  		150MHz	7,83	5,24	4,18	1,62	1,28
  		200MHz	9,08	6,10	4,85	1,88	1,48
  		350MHz	12,11	8,22	6,54	2,53	2,01
  		450MHz	13,80	9,41	7,50	2,90	2,30
  		700MHz	17,38	11,98	9,57	3,69	2,95
  		800MHz	18,64	12,89	10,31	3,97	3,19
  		900MHz	19,84	13,76	11,01	4,24	3,41
  		1400MHz	25,08	17,65	14,15	5,43	4,41
  		1800MHz	28,71	20,39	16,35	6,26	5,11
  		1900MHz	29,56	21,04	16,87	6,46	5,28
  		2000MHz	30,39	21,68	17,39	6,65	5,44
  		2100MHz	31,20	22,30	17,89	6,84	5,61
  		2200MHz	32,00	22,91	18,38	7,02	5,77
  		2300MHz	32,78	23,52	18,87	7,20	5,92
  		2400MHz	33,55	24,11	19,34	7,38	6,08
  		2500MHz	34,31	24,70	19,81	7,56	6,23
  		2600MHz	35,05	25,28	20,28	7,73	6,38
  		2700MHz	35,78	25,85	20,74	7,90	6,53
  		3000MHz	37,91	27,52	22,07	8,40	6,96
  		3300MHz	39,96	29,14	23,37	8,88	7,38
  		3800MHz	43,21	31,73	25,43	9,64	8,06
  		4400MHz	46,90	34,69	27,80	10,51	/
  		5000MHz	50,39	37,53	30,06	11,34	/
  		5800MHz	54,81	41,17	32,94	/	/
  VSWR máximo	70~500MHz		≤1.10	≤1.10	≤1.10	≤1.10	≤1.10
  	600~1000MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	1700~2200MHz		≤1.15	≤1.15	≤1.15	≤1.15	≤1.15
  	2300~2700MHz		≤1.20	≤1.20	≤1.20	≤1.20	≤1.20
  	3300~3800MHz		≤1.30	≤1.30	≤1.30	≤1.30	≤1.30
  	4400~5000MHz		≤1.30	≤1.30	≤1.30	≤1.30	/
  	5700~5900MHz		≤1.30	≤1.30	≤1.30	/	/
