| Lugar de origem: | China |
|---|---|
| Marca: | ETERN |
| Certificação: | RoHS |
| Quantidade de ordem mínima: | 10PCS |
| Nome do produto: | irradiando o cabo coaxial | Características: | Isolação do PE |
|---|---|---|---|
| Aplicações: | uma comunicação móvel 5G | Diâmetro: | 9.00mm 24.00mm 27.80mm |
| Modelo: | HLRCTCY (Z) - 50-22G | Qualidade: | conexão fácil |
| Realçar: | cabos gotejantes de 9.00mm,cabos gotejantes de uma comunicação móvel 5G,Isolação do PE que irradia o cabo coaxial |
||
Cabo gotejante para uma comunicação móvel 5G

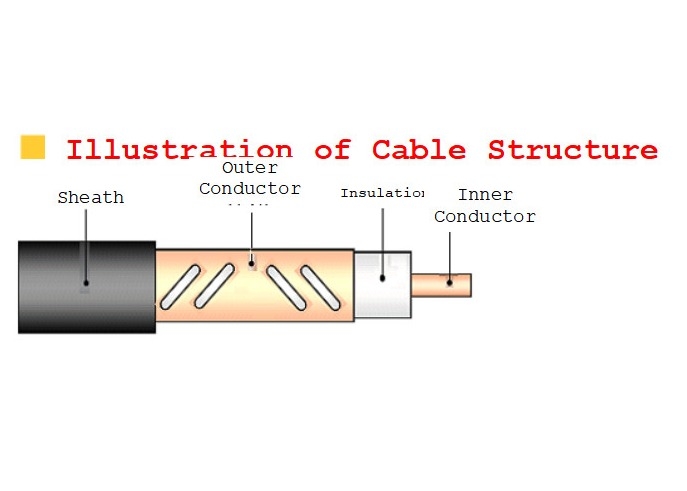

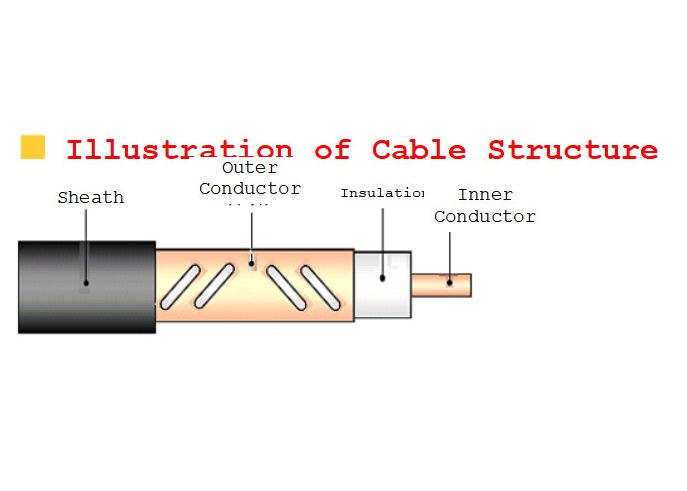

| Modelo do produto | Condutor interno | Isolação |
Condutor exterior
|
Bainha exterior
|
|||
| Material | Diâmetro | Material | Diâmetro | Material | Diâmetro | ||
|
HLRCTCY (Z) - 50-22G (7/8") |
Tubo de cobre liso | 9.00mm | isolação Físico-espumada do polietileno | Longitudinal da borda da aterrissagem da tira do cobre do furo perfurado envolvido | 24.00mm | Polietileno preto ou chama halogênio-livre do baixo fumo - polyolefin retardador | 27.80mm |
|
HLRCTCY (Z) - 50-32G (1-1/4") |
Tubo de cobre ondulado da espiral | 13.90mm | 34.00mm | 38.00mm | |||
| Modelo do produto | Raio de curvatura mínimo por um único tempo | Raio de curvatura mínimo por épocas múltiplas (15 vezes) | Resistência elástica máxima | Temperatura da instalação | Temperatura de trabalho |
|
HLRCTCY (Z) - 50-22G (7/8") |
250mm | 300mm | 1300N | -55℃~+85℃ | -40℃~+70℃ |
|
HLRCTCY (Z) - 50-32G (1-1/4") |
400mm | 500mm | 2000N |
| Modelo do produto |
HLRCTCY (Z) - 50-22G (7/8") |
HLRCTCY (Z) - 50-32G (1-1/4") |
||
| 1 | 2 | |||
| Impedância característica média (Ω) | 50±2 | |||
| Taxa de transmissão | 90% | |||
| Capacidade (pF/m) | 76 | |||
| Força dielétrica (V, C.C., 1min) | 10000 | 10000 | ||
| Resistência de isolação mínima (MΩ·quilômetro) | 10000 | |||
| Testes de faísca da bainha (V, C.A., valor eficaz) | 8000 | 10000 | ||
|
Atenuação longitudinal dB/100m ±5%,℃ 20 |
700MHz | 3,8 | 2,5 | — |
| 800MHz | 4,0 | 2,7 | — | |
| 900MHz | 4,2 | 3,1 | — | |
| 1800MHz | 6,6 | 4,5 | 4,8 | |
| 1900MHz | 6,8 | 4,8 | 5,1 | |
| 2000MHz | 7,1 | 5,3 | 5,5 | |
| 2200MHz | 7,8 | 5,6 | 5,9 | |
| 2400MHz | 8,5 | 6,1 | 6,3 | |
| 2600MHz | 9,3 | 6,6 | 6,8 | |
| 2700MHz | 10,0 | 6,9 | 7,1 | |
| 3300MHz | 12,2 | 8,8 | 9,0 | |
| 3400MHz | 13,6 | 9,1 | 9,4 | |
| 3500MHz | 14,3 | 10,1 | 10,5 | |
| 3600MHz | 15,1 | 10,8 | 11,2 | |
| 3700MHz | 15,9 | 12,1 | 12,5 | |
|
Perda de acoplamento dB±5dB 95%, 2m |
700MHz | 85 | 85 | — |
| 800MHz | 83 | 78 | — | |
| 900MHz | 79 | 75 | — | |
| 1800MHz | 76 | 72 | 70 | |
| 1900MHz | 75 | 68 | 71 | |
| 2000MHz | 75 | 72 | 70 | |
| 2200MHz | 75 | 72 | 70 | |
| 2400MHz | 70 | 73 | 70 | |
| 2600MHz | 72 | 73 | 71 | |
| 2700MHz | 73 | 73 | 70 | |
| 3300MHz | 72 | 71 | 70 | |
| 3400MHz | 68 | 71 | 70 | |
| 3500MHz | 68 | 71 | 70 | |
| 3600MHz | 68 | 71 | 70 | |
| 3700MHz | 70 | 71 | 70 | |
| VSWR | 703~960MHz | ≤1.30 | ≤1.30 | — |
| 1700~1900MHz | ≤1.30 | ≤1.30 | ≤1.30 | |
| 1920~2025MHz | ≤1.30 | ≤1.30 | ≤1.30 | |
| 2110~2200MHz | ≤1.30 | ≤1.30 | ≤1.30 | |
| 2300~2400MHz | ≤1.30 | ≤1.30 | ≤1.30 | |
| 2515~2675MHz | ≤1.35 | ≤1.35 | ≤1.35 | |
| 3300~3700MHz | ≤1.40 | ≤1.40 | ≤1.40 | |
