| Nome do produto: | cabo de alimentação gotejante | Características: | Propriedades de dobra |
|---|---|---|---|
| Aplicações: | Elevador bem | Qualidade: | esperança de vida mais longa |
| Realçar: | Cabo gotejante de acoplamento,cabo gotejante do poço do elevador,cabo de alimentação gotejante de dobra das propriedades |
||
Propriedades de dobra de acoplamento do cabo gotejante no elevador bem
Cabos coaxiais de uma comunicação de GB/T 17737.4-2013 – parte 4: Especificação secional para cabos gotejantes
Cabo 1119-2013 - cabo de uma comunicação de YD/T coaxial gotejante do acoplamento com o dielétrico espumado do polyolefin e o condutor exterior ondulado do tubo de cobre
Cabo-parte coaxial 4 de uma comunicação do 61196-4:2015 do IEC: Especificação secional para irradiar cabos
Testes do 60332-1-2:2015 do IEC em cabos elétricos e de fibra ótica sob a condição-parte 1-2 do fogo: Teste para a propagação de chama vertical para um único fio isolado ou o cabo-procedimento para chama pre-misturada de 1 quilowatt
Medida da densidade de fumo dos cabos que queimam-se sob circunstâncias definidas – parte 2 do 61034-2:2019 do IEC: Procedimento e exigências de teste
O teste do 60754-1:2019 do IEC em gás evoluiu durante a combustão dos materiais dos cabos – parte 1: Determinação do índice de gás do ácido do halogênio
O teste do 60754-2:2019 do IEC em gás evoluiu durante a combustão dos materiais dos cabos – parte 2: Determinação da acidez (pela medida do pH) e da condutibilidade
Características do produto
Usado na mina, no poço do elevador e no outro espaço limitado;
modo da radiação do Fim-fogo, em que o campo eletromagnético é limitado na superfície do cabo coaxial gotejante, com orientação fraca, a faixa de trabalho larga, grande perda de acoplamento e dificuldades do ajuste;
Propriedades de dobra excelentes, faixa de trabalho mais larga e esperança de vida mais longa.

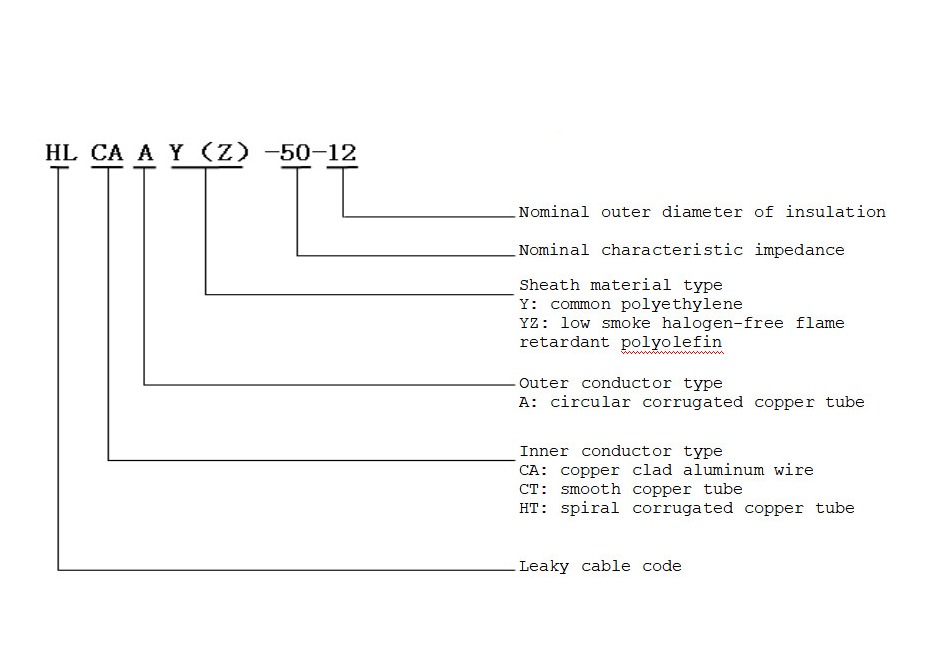

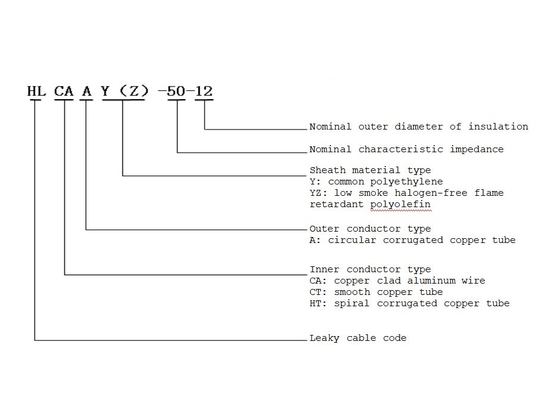

| Modelo do produto |
HLCAAY (Z) - 50-12 (〃 de 1/2) |
HLCTAY (Z) - 50-22 (7/8 de 〃) |
HLCTAY (Z) - 50-23 (7/8 de 〃 de pequenas perdas) |
HLCTAY (Z) - 50-32 (〃 1-1/4) |
HLHTAY (Z) - 50-42 (〃 1-5/8) |

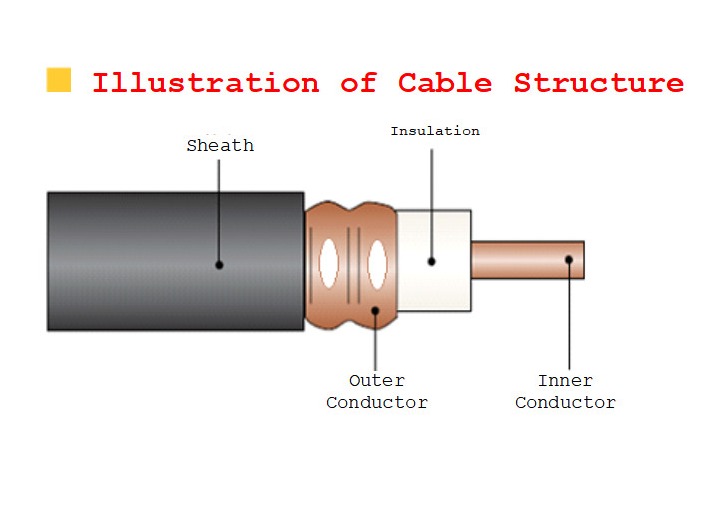

| Condutor interno | Fio de alumínio folheado de cobre | Tubo de cobre liso | Tubo de cobre ondulado da espiral | ||
| 4.80mm | 9.00mm | 9.45mm | 13.10mm | 17.40mm | |
| Isolação | isolação Físico-espumada do polietileno | ||||
| Condutor exterior | Furo moído ondulado da circular tubo de cobre | ||||
| 13.90mm | 24.90mm | 25.40mm | 35.80mm | 46.50mm | |
| Bainha | Polietileno preto ou chama halogênio-livre do baixo fumo - polyolefin retardador | ||||
| 15.70mm | 27.50mm | 27.80mm | 38.80mm | 49.50mm | |
| Modelo do produto |
HLCAAY (Z) - 50-12 (〃 de 1/2) |
HLCTAY (Z) - 50-22 (7/8 de 〃) |
HLCTAY (Z) - 50-22 (7/8 de 〃 de pequenas perdas) |
HLCTAY (Z) - 50-32 (〃 1-1/4) |
HLHTAY (Z) - 50-42 (〃 1-5/8) |
| Raio de curvatura mínimo por um único tempo | 80mm | 140mm | 150mm | 200mm | 280mm |
| Raio de curvatura mínimo por épocas múltiplas (15 vezes) | 125mm | 250mm | 275mm | 380mm | 500mm |
| Resistência elástica máxima | 1130N | 1500N | 1700N | 2500N | 3000N |
| Temperatura da instalação | -40℃~+70℃ | ||||
| Temperatura de trabalho | -50℃~+85℃ | ||||
| Modelo do produto |
HLCAAY (Z) - 50-12 (〃 de 1/2) |
HLCTAY (Z) - 50-22 (7/8 de 〃) |
HLCTAY (Z) - 50-23 (7/8 de 低损耗 do 〃) |
HLCTAY (Z) - 50-32 (〃 1-1/4) |
HLHTAY (Z) - 50-42 (〃 1-5/8) |
||
| Impedância característica (Ω) | 50±2 | ||||||
| Taxa de transmissão | 90% | ||||||
| Capacidade (pF/m) | 75 | ||||||
| Resistência de isolação mínima (MΩ·quilômetro) | 10000 | ||||||
|
Força dielétrica (V, C.C., 1min) |
6000 | 10000 | 10000 | 10000 | 15000 | ||
|
Testes de faísca da bainha (V, valor eficaz da C.A.) |
8000 | 8000 | 8000 | 10000 | 10000 | ||
|
Atenuação longitudinal Máximo. dB/100m ℃ 20 |
150MHz | 3,3 | 1,8 | 1,7 | 1,4 | 1,1 | |
| 450MHz | 6,0 | 3,3 | 3,1 | 2,5 | 2,0 | ||
| 700MHz | 7,7 | 4,2 | 4,0 | 3,1 | 2,6 | ||
| 800MHz | 8,3 | 4,6 | 4,4 | 3,4 | 2,9 | ||
| 900MHz | 8,8 | 4,9 | 4,7 | 3,7 | 3,1 | ||
| 1800MHz | 13,1 | 7,5 | 7,1 | 5,6 | 4,6 | ||
| 1900MHz | 13,6 | 7,7 | 7,4 | 5,8 | 4,8 | ||
| 2200MHz | 14,9 | 8,5 | 8,1 | 6,4 | 5,3 | ||
| 2400MHz | 15,7 | 9,0 | 8,6 | 6,8 | 5,6 | ||
| 2600MHz | 16,4 | 9,4 | 9,0 | 7,2 | - | ||
| 3000MHz | 17,9 | 10,3 | 9,9 | - | - | ||
| 3500MHz | 19,7 | 11,4 | 10,9 | - | - | ||
|
Perda de acoplamento dB±10dB 95%, 2m |
150MHz | 78 | 78 | 75 | 80 | 84 | |
| 450MHz | 80 | 86 | 80 | 87 | 88 | ||
| 700MHz | 80 | 86 | 81 | 87 | 89 | ||
| 800MHz | 80 | 86 | 83 | 88 | 89 | ||
| 900MHz | 82 | 85 | 82 | 89 | 88 | ||
| 1800MHz | 88 | 85 | 81 | 88 | 89 | ||
| 1900MHz | 82 | 83 | 80 | 88 | 89 | ||
| 2200MHz | 85 | 83 | 81 | 88 | 89 | ||
| 2400MHz | 87 | 84 | 80 | 88 | 88 | ||
| 2600MHz | 82 | 82 | 80 | 89 | — | ||
| 3000MHz | 88 | 82 | 81 | — | — | ||
| 3500MHz | 85 | 83 | 82 | — | — | ||
| VSWR | 260~480MHz | ≤1.25 | |||||
| 820~960MHz | ≤1.25 | ||||||
| 1700~1900MHz | ≤1.30 | ||||||
| 2100~2200MHz | ≤1.30 | ||||||
| 2300~2700MHz | ≤1.30 | ||||||
