| Lugar de origem: | China |
|---|---|
| Marca: | Wuhan ETERN Optoelectronics |
| Certificação: | RoHS |
| Número do modelo: | Cabo de ramo de MTP/MPO |
| Quantidade de ordem mínima: | 2pcs |
| Preço: | Negotiable |
| Detalhes da embalagem: | Único artigo |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100k pelo mês |
| Tipo da fibra: | Manutenção programada ou milímetro | Aplicação: | Rede de FTTH FTTB FTTX, & de FTTA FTTH BBU RRU RRH LTE; Estação base, para a relação interna de O |
|---|---|---|---|
| Comprimento: | Personalizado | Perda de inserção: | ≤0.35dB |
| Conector: | ST MU DO SC LC FC | Material: | PVC, LSZH, PVC/LSZH |
| Nome do produto: | Cabo de remendo da fibra ótica | Cor: | aqua ou Cusomized |
| Comprimento de onda: | 850 nanômetro | Contagem da fibra: | Duplex |
| Controle da qualidade: | teste de 100% antes de enviar | Polonês: | PC/UPC/APC |
| Fábrica real: | Sim | ||
| Realçar: | De OM4 do ramo milímetro de cabo de remendo,cabo de remendo do ramo 8core de 1m,Cabo de remendo de fibra ótica de MTP |
||

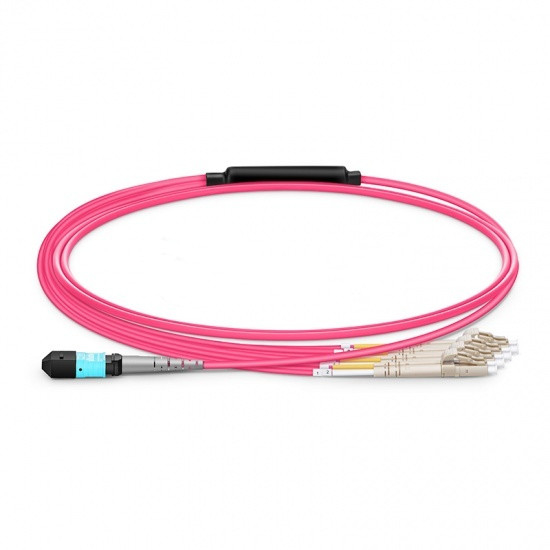

O cabo de ramo do LC de transferência de ETERN MPO é usado principalmente a conectar o módulo ótico de 40G QSFP+ e o módulo ótico de 10G SPF+, transmitindo e recebendo da disposição dos canais do terminal 4 de MPO. Conecte respectivamente o porto ótico no módulo de SFP através da ordem do canal, determinam a função do canal da fibra no porto do LC adiantado, e posicionando com chlips frente e verso os usuários podem conectar os dispositivos facilmente.
Características
O tamanho pequeno, a conexão fácil, a fixação do LC, fáceis frente e verso para TX e RX identificam e instalam, podem escolher de MPO e de MTP.
Aplicação
Sistema de expedição de cabogramas da fibra ótica do alto densidade, equipamento integrado alto e dispositivos, dispositivo de comunicação da precisão, componente de QSFP, fiação do centro de dados, aplicação da conexão 40G/100G&10G/40G.
Especificação técnica
| Construção | Descrição |
| Contagem da fibra | 8-144 fibras |
| Modo da fibra | Único modo: OS2 9/125µm multimodos: OM4 50/125µm, OM3 50/125µm |
| Tipo da fibra | Fibra multimodo de Corning ClearCurve® e SMF-28® ultra de fibra ótica |
| Conector A | MTP® fêmea, masculino; MPO fêmea, masculino |
| Tipo do conector | E.U. Conec MTP®, Senko MPO Plus® |
| Conector B | LC, SC, FC, ST |
| Polaridade | Tipo A, tipo B, tipo C |
| Avaliações do revestimento do cabo | Montante zero do halogênio do baixo fumo do forro (OFNP) (LSZH) (PVC) |
| Códigos de cor | MTP® | MPO | LC |
| Revestimentos do cabo | OS2: Amarelo OM4: Magenta OM3: Aqua |
OS2: Amarelo OM4: Magenta OM3: Aqua |
OS2: Amarelo OM4: Magenta OM3: Aqua |
| Conectores | OS2: Verde OM4/OM3: Aqua |
OS2: OM4/OM3 verde: Aqua | Único modo: UPC azul, verde do APC Multimodo: Bege |
| Botas | 8 fibras: Cinza 12 fibras: Preto 24 fibras: Vermelho |
8/12/24 das fibras: Preto | Único modo: Azul do UPC, verde do APC multimodo: Bege |
| Construção | Descrição | |
| Comprimento de onda (nanômetro) | Único modo: 1310/1550 multimodo: 850/1300 | |
| Distância de transmissão | OM4: 150m em 40/100G, 400m em 10G OM3: 100m em 40/100G, 300m em 10G | |
| Conector | MTP®/MPO | |
| Modo da fibra | Único modo | Multimodo |
| Atenuação (dB/km) | ≤0.32 em 1310nm | ≤2.3 em 850nm |
| ≤0.18 em 1550nm | ≤0.6 em 1300nm | |
| Perda de inserção (DB) | ≤0.35 | ≤0.35 |
| Perda de retorno (DB) | APC: ≥60, UPC: ≥50 | UPC: ≥20 |
| Conector | LC/SC/FC/ST | |
| Modo da fibra | Único modo | Multimodo |
| Perda de inserção (DB) | APC: ≤0.3, UPC: ≤0.2 | UPC: ≤0.2 |
| Perda de retorno (DB) | APC: ≥60, UPC: ≥50 | UPC: ≥30 |
| Propriedades físicas | Descrição |
| Diâmetro do cabo * | 3.0mm |
| Pé da fuga | Duplex: 2.0mm, palavra simples: 0.9/2.0mm |
| Comprimento da fuga | 0.3/0.5m |
| Raio de curvatura mínimo | Único modo: 10.0mm, multimodo: 7.5mm |
| Temperatura de funcionamento | -10°C a +70°C |
| Temperatura de armazenamento | -40°C a +85°C |
