| Lugar de origem: | China |
|---|---|
| Marca: | Wuhan ETERN Optoelectronics |
| Certificação: | RoHS |
| Número do modelo: | FLS100C910S |
| Quantidade de ordem mínima: | 2PCS |
| Preço: | Negotiable |
| Detalhes da embalagem: | caixa da bolha |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100k pelo mês |
| Nome do produto: | QSFP28 | Comprimento de onda: | 4 canais do WDM do LAN (1295,56, 1300,05, 1304,58 e 1309,14 nanômetro) |
|---|---|---|---|
| Conector: | LC | Garantia: | 1 ano |
| Temperatura de funcionamento: | 0℃~+70℃ | Característica: | Consumo <3.5W da baixa potência |
| Realçar: | Módulo multimodo Pluggable quente do sfp,4 LWDM canalizam o módulo multimodo do sfp,Transceptor 100gb de 10KM |
||

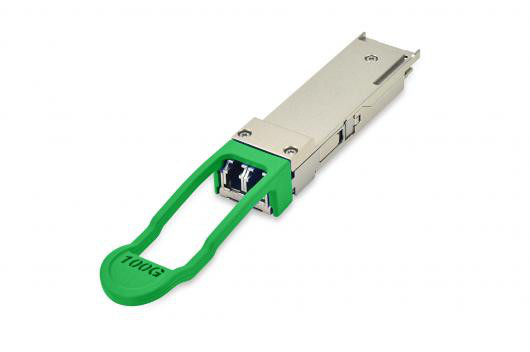

transceptor 100Gbps-10KM-LWDM-SM-QSFP28 ótico
Descrição:
Este produto é um módulo do transceptor 100Gb/s projetado para as aplicações de comunicação ótica complacentes a 100GBASE-LR4 do padrão de IEEE P802.3ba e das exigências de OTU4 4I1-9D1F especificados nas recomendações G.959.1/G.709 de ITU-T e suplementa 39 (G.sup39). O módulo converte 4 canais de entrada dos dados 28Gb/s elétricos a 4 canais de sinais óticos do WDM do LAN e multiplexa-os então em um monocanal para a transmissão 100Gb/s ótica. Reversa no lado do receptor, os de-multiplex do módulo uma entrada 100Gb/s ótica em 4 canais de sinais óticos do WDM do LAN e convertem-nos então a 4 canais de saída de dados elétricos.
Os comprimentos de onda centrais dos 4 canais do WDM do LAN são 1295,56, 1300,05, 1304,58 e 1309,14 nanômetro como membros da grade do comprimento de onda do WDM do LAN definida em IEEE 802.3ba. O elevado desempenho refrigeraram transmissores do WDM DFB do LAN e os receptores altos do PIN da sensibilidade fornecem o desempenho superior para as relações das aplicações até 10km dos ethernet 100Gigabit e o complacentes à relação ótica as exigências 100GBASE-LR4 da cláusula 88 de IEEE802.3ba. O produto é projetado com fatora de formulários, conexão ótica/elétrica e relação diagnóstica digital de acordo com o acordo da Multi-fonte de QSFP+ (MSA). Foi projetado estar conformes as condições operacionais externos as mais ásperas que incluem a temperatura, a umidade e a interferência do IEM.
Características óticas:
| 100Gbps-10KM-LWDM-SM-QSFP28 | ||||||
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade | Notas |
|
Comprimento de onda da pista |
L0 | 1294,53 | 1295,56 | 1296,59 | nanômetro | |
| L1 | 1299,02 | 1300,05 | 1301,09 | nanômetro | ||
| L2 | 1303,54 | 14,58 | 1305,63 | nanômetro | ||
| L3 | 1308,09 | 1309,14 | 1310,1930 | nanômetro | ||
| Transmissor | ||||||
| SMSR | SMSR | 30 | DB | |||
| Poder médio total do lançamento | Pinta | 10,5 | dBm | |||
| Poder médio do lançamento, cada pista |
PAVG |
-4,3 |
4,5 |
dBm |
||
| OMA, cada pista | POMA | -1,3 | 4,5 | dBm | 1 | |
| Diferença no poder do lançamento | Ptx, diferença | 5 | DB | |||
| Poder do lançamento em OMA | -2,3 | dBm | ||||
| TDP, cada pista | TDP | 2,2 | DB | |||
| Relação da extinção | ER | 4 | DB | |||
| RIN20 OMA | RIN | -130 | dB/H | |||
| Perda do retorno ótica | TOL | 20 | DB | |||
| Reflectância do transmissor | RT | -12 | DB | |||
| Coordenadas da máscara de olho: X1, X2, X3, Y1, Y2, Y3 |
{0,25, 0,4, 0,45, 0,25, 0,28, 0,4} |
2 |
||||
| Sem energia médio do lançamento | Poff | -30 | dBm | |||
| Receptor | ||||||
| Ponto inicial de dano, cada pista |
THd |
5,5 |
dBm |
3 |
||
| A média total recebe | 10,5 | dBm | ||||
| A média recebe o poder, cada pista |
-10,6 |
4,5 |
dBm |
|||
| Receba o poder (OMA), cada pista |
4,5 |
dBm |
||||
| Sensibilidade do receptor (OMA), cada pista |
Sensor |
-8,6 |
dBm |
|||
|
Sensibilidade forçada do receptor (OMA), cada pista |
-6,8 |
dBm |
4 |
|||
| Diferença em para receber o poder entre algumas duas pistas (OMA) |
Prx, diferença |
5,5 |
DB |
|||
| O LOS afirma | LOSA | -18 | dBm | |||
| LOS Deassert | LOSD | -15 | dBm | |||
| Histerese do LOS | LOSH | 0,5 | DB | |||
| Frequências de interrupção superiores elétrica do DB do receptor 3, cada pista |
Fc |
31 |
Gigahertz |
|||
Informação pedindo:
| Descrição | Número da peça. | Modelo | Pacote | Taxa da data (bit/s) | Comprimento de onda | Alcance | (c) SUPERIOR | ||
| 100G | 100Gbps-100M-850nm-MM-QSFP28 | FLS100C101S | 100G-SR/100M | QSFP28-MPO | 103.1G | 850nm | 100M | 0~70 | |
| 100Gbps-2KM-CWDM-SM-QSFP28 | FLS100C202S | 100G-SLR/2KM | QSFP28-LC | 103.1G | 1310nm/CWDM4 | 2KM | 0~70 | ||
| 100Gbps-10KM-CWDM-SM-QSFP28 | FLS100C210S | 100G-LR/10KM | QSFP28-LC | 103.1G | 1310nm/CWDM4 | 10KM | 0~70 | ||
| 100Gbps-10KM-LWDM-SM-QSFP28-RX | FLS100C910S | 100G-RX | QSFP28-LC | 112G | 1310nm/LWDM4 | 10KM | 0~70 | ||
Características:
1. 4 módulos completo-frente e verso do transceptor dos canais
2. Taxa de dados da transmissão até 28Gbps pelo canal
3. 4 x 28Gb/s DFB-basearam o transmissor refrigerando de LAN-WDM
4. 4 canais PIN ROSA
5. Circuitos internos dos CDR nos canais do receptor e do transmissor
6. Consumo da baixa potência <3>
7. Fatora de formulários Pluggable quente de QSFP
8. Até o alcance 10km para G.652 SMF
9. Receptáculos frente e verso do LC
10. Temperatura de caso de funcionamento 0°C a +70°C
11. tensão de fonte de alimentação 3.3V
12. RoHS 6 complacente (sem chumbo)
Aplicações:
1. IEEE 802.3ba 100GBASE LR4
2. OTN OTU4 e 100GE
