| Lugar de origem: | China |
|---|---|
| Marca: | Wuhan ETERN Optoelectronics |
| Certificação: | RoHS |
| Número do modelo: | FLS100C101S |
| Quantidade de ordem mínima: | 2PCS |
| Preço: | Negotiable |
| Detalhes da embalagem: | caixa da bolha |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100k pelo mês |
| Nome do produto: | QSFP28 | Comprimento de onda: | 850nm |
|---|---|---|---|
| Conector: | MTP/MPO | Garantia: | 1year |
| Temperatura de funcionamento: | 0℃~+70℃ | ||
| Realçar: | Módulo ótico do transceptor do conector de MTP,Módulo ótico do transceptor de RoHS,transceptor do qsfp de 100gbase sr4 |
||

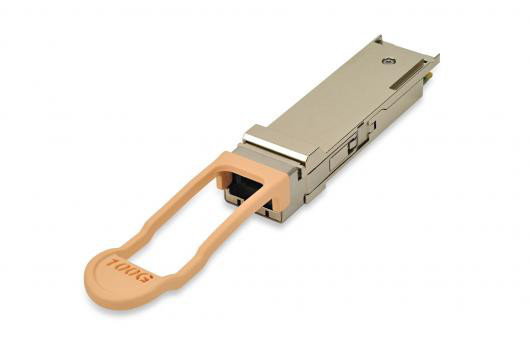

transceptor 100Gbps-100M-850nm-MM-QSFP28 ótico
Aplicações:
1. Ethernet de 100GBASE-SR4 100G
Descrição:
O 100G QSFP28 SR4 (FLS100C101S) é projetado para o uso nas relações até 100m dos ethernet 100-Gigabit sobre a fibra do Multi-modo (MMF). É complacente com o QSFP28 MSA e IEEE 802.3bm 100GBASE-SR4 e CAUI-4. As funções dos diagnósticos de Digitas estão disponíveis através da relação de I2C, como especificado pelo QSFP28 MSA. Integra 4 pistas dos dados em cada sentido com largura de banda 4×25.78125Gb/s. A relação elétrica usa um tipo conector da borda de 38 contatos. A relação ótica usa 12 um conector da fibra MTP/MPO. Este módulo incorpora o circuito provado e a tecnologia de VCSEL para proporcionar a longa vida segura, o elevado desempenho, e o serviço consistente.
Características:
1. fatora de formulários QSFP28 Quente-pluggable
2. módulo completo-frente e verso do transceptor de 4 canais
3. Taxa mordida agregada dos apoios 103.125Gb/s
4. 4 disposição dos canais 850nm VCSEL
5. disposição do fotodetector do PIN de 4 canais
6. Circuitos internos dos CDR nos canais do receptor e do transmissor
7. Desvio dos CDR dos apoios
8. dissipação de poder 2W máxima
9. Comprimento de relação máximo de 70m em OM3 MMF e de 100m em OM4 MMF
10. Único receptáculo de MTP/MPO
11. Variação da temperatura de funcionamento do caso: 0 a 70°C
12. Única fonte de alimentação 3.3V
13. RoHS complacente (sem chumbo)
Características óticas:
| Parâmetro | Símbolo | Minuto | Típico | Máximo | Unidade |
| Transmissor | |||||
| Comprimento de onda do centro | λc | 840 | 850 | 860 | nanômetro |
| Largura espectral do RMS | ∆λ | 0,6 | nanômetro | ||
| Poder médio do lançamento (cada pista) | Lota | -8,4 | 2,4 | dBm | |
| Amplitude ótica da modulação (cada pista) | OMA | -6,4 | 3 | dBm | |
| Fechamento do olho do transmissor e da dispersão (cada pista) | TDEC | 4,3 | DB | ||
| Relação da extinção | ER | 3 | DB | ||
| Poder médio do lançamento FORA do transmissor (cada pista) | Poff | -30 | DB | ||
| Máscara de olho Coordinates1: X1, X2, X3, Y1, Y2, Y3 | {0,3, 0,38, 0,45, 0,35, 0,41, 0,5} | ||||
| Receptor | |||||
| Comprimento de onda do centro | λc | 840 | 850 | 860 | nanômetro |
| Sensibilidade forçada do receptor em OMA2 | -5,2 | dBm | |||
| Poder médio na entrada do receptor (cada pista) | -10,3 | 2,4 | dBm | ||
| Reflectância do receptor | RR | -12 | DB | ||
| O LOS afirma | LOSA | -30 | dBm | ||
| O LOS De-afirma – OMA | LOSD | -7,5 | dBm | ||
| Histerese do LOS | LOSH | 0,5 | DB | ||
Informação pedindo:
| Descrição | Número da peça. | Modelo | Pacote | Taxa da data (bit/s) | Comprimento de onda | Alcance | (c) SUPERIOR | ||
| 100G | 100Gbps-100M-850nm-MM-QSFP28 | FLS100C101S | 100G-SR/100M | QSFP28-MPO | 103.1G | 850nm | 100M | 0~70 | |
