| Lugar de origem: | China |
|---|---|
| Marca: | Wuhan ETERN Optoelectronics |
| Certificação: | RoHS |
| Número do modelo: | Dispositivo do porto de DWDM/CWDM 3 |
| Quantidade de ordem mínima: | 10PCS |
| Preço: | Negotiable |
| Detalhes da embalagem: | caixa da bolha |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100k pelo mês |
| Passband: | Passband liso e largo | Qualidade: | Lity alto de StabiHigh e confiança alta |
|---|---|---|---|
| Desempenho da operação: | Baixa perda de inserção, isolamento alto | Aplicação: | Telecomunicações, rede de empresas |
| Canal não.: | 2/4/8/16/32/40//44/48 | Afastamento de canal: | 200GHz |
| Realçar: | cwdm 200GHz e dwdm,cwdm 3 e dwdm portuários,Wdm largo do Passband na fibra ótica |
||

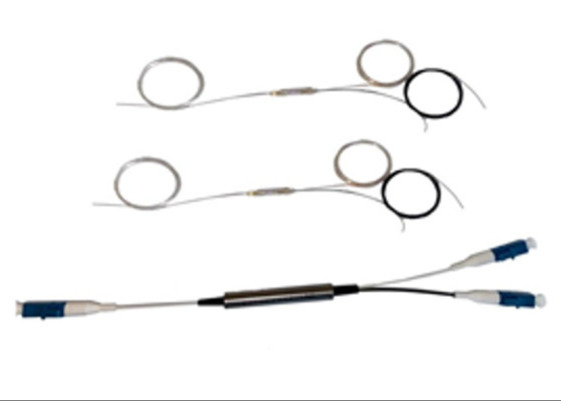

Os dispositivos portuários de ETERN 100GHz/200GHz CWDM 3 TFF estão disponíveis no afastamento de canal da UIT do afastamento de 100GHz/200GHz CWDM. Estes produtos do filtro do filme fino utilizam tecnologia ótica hermético e cola Epoxy-livre do trajeto para fornecer o desempenho e a confiança excelentes.
Características
1. Passband liso e largo
2. Estabilidade e confiança altas
3. Baixa perda de inserção, isolamento alto
Aplicações
1. Sistema de DWDM
2. Única transmissão de direction/Bi-direction
3. Sistema de CATV
Especificação de rendimento
| Parâmetro | Unidades | Valor | ||
| Canais | Gigahertz | 100/200/300 | ||
| Comprimento de onda central | nanômetro | Grade de ITU-T | ||
| Nivelamento da faixa de passagem | DB | ≤0.5 | ||
| Tipo. | 0,7 | |||
| Perda de inserção | DB | |||
| Máximo. | 0,8 | |||
| Perda dependente da polarização (PDL) | DB | ≤0.15 | ||
| Isolamento adjacente do canal | DB | ≥25/≥25/≥30 | ||
| Isolamento Não-adjacente do canal | DB | ≥45 | ||
| Perda de retorno | DB | ≥45 | ||
| Dispersão do modo da polarização (PMD) | picosegundo | ≤0.15 | ||
| Diretividade | DB | ≥50 | ||
| Temperatura de funcionamento | ℃ | -5 a +70 | ||
| Temperatura de armazenamento | ℃ | -40 a +85 | ||
Notas: 1. medido com conectores; O IL será 0.3dB mais mau e RL será 5dB para abaixar com conectores.
Dimensões mecânicas (unidade: milímetro)
Informação pedindo
| WDM - | □ | □□- | □ | □□ | □ |
| Afastamento | Canal | Tipo da fibra | Comprimento da fibra | Conector | |
| WDM | 1=100GHz | C21=C21 | MANUTENÇÃO PROGRAMADA 1=250um | 00=Adapter | 1=None |
| 2=200GHz | C22=C22 | MANUTENÇÃO PROGRAMADA 2=900um | 05=0.5m | 2=FC/UPC | |
| C=CWDM | XX=1XX1 | MANUTENÇÃO PROGRAMADA de 3=2.0mm | 10=1.0m | 3=FC/APC | |
| ...... | MANUTENÇÃO PROGRAMADA de 4=3.0mm | 15=1.5m | 4=LC/UPC | ||
| 20=2.0m | 5=LC/APC | ||||
| ...... | 6=SC/UPC | ||||
| 7=SC/APC | |||||
| X=Special | |||||
