Tipo conjuntos de cabo de N RF conector coaxial de um RF de 75 ohms

Tipo conjuntos de cabo de N RF conector coaxial de um RF de 75 ohms

• Padrões executados
• Conectores coaxiais da radiofrequência 50Ω de YD/T 1967-2018 para uma comunicação móvel
• Adaptadores coaxiais da radiofrequência 50Ω de YD/T 3354-2018 para uma comunicação móvel
• Conectores da radiofrequência de GB/T 11313.1-2013. Parte 1: Especificação genérica. Exigências gerais e métodos de medição
• Conectores da radiofrequência de GB/T 11313.4-2007. Parte 4: Conectores coaxiais de R.F. com diâmetro interno do condutor exterior 16mm (0,63 dentro) com acoplamento do parafuso - ohms da impedância característica 50 (tipo 7-16)
• Conectores da radiofrequência de GB/T 11313.16-2015. Parte 16: Conectores coaxiais de R.F. com diâmetro interno do condutor exterior 7mm (0.276in) com acoplamento do parafuso - impedância característica 50Ω (75Ω) (tipo N)
  • Características do produto
• Baixo VSWR, baixa perda de inserção, baixa intermodulação e outras características;
• Facilidade da instalação, boa selando o desempenho e a proteção alta & waterproofing a categoria;
• Usado principalmente para a conexão da radiofrequência e de cabos coaxiais gotejantes;

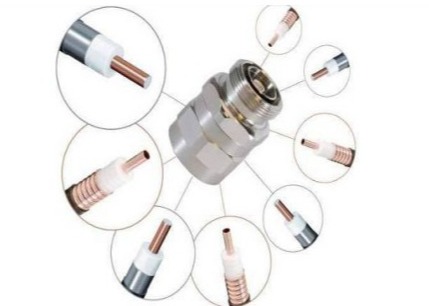

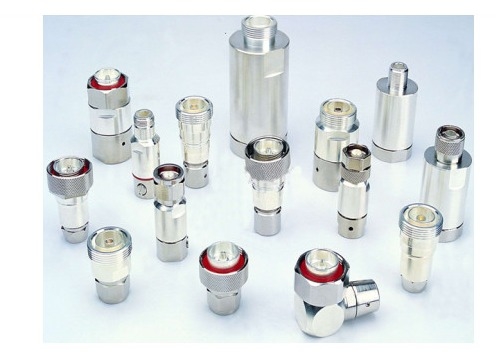

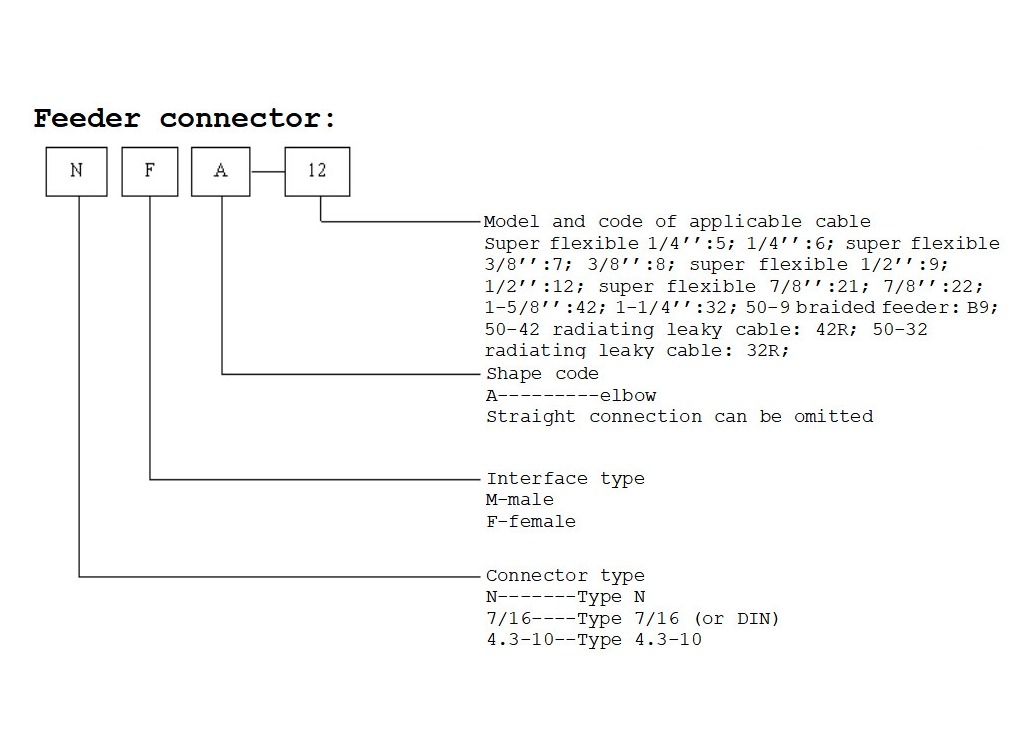

• Os conectores do alimentador são principalmente para a instalação na extremidade da radiofrequência e de cabos coaxiais gotejantes;

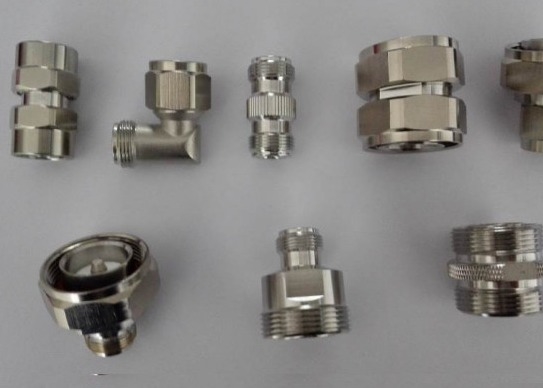

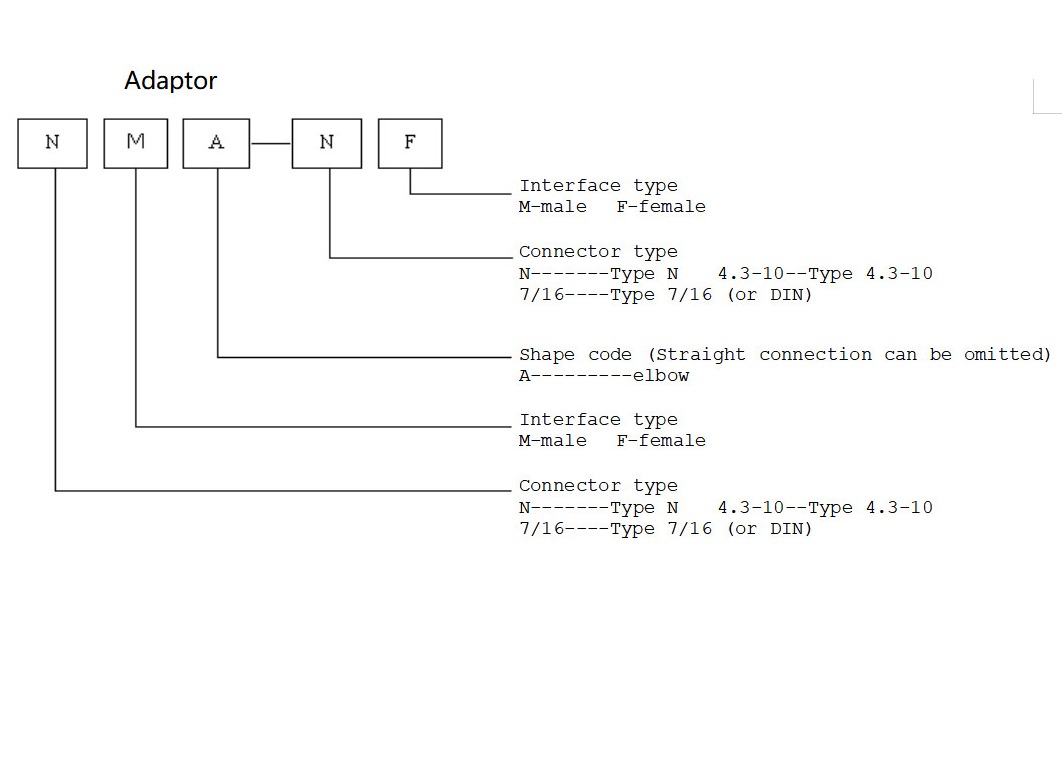

• Os adaptadores são usados principalmente para a interconexão entre tipos diferentes ou o mesmo tipo dos conectores.
•
• Parâmetro técnico

  		Tipo N	Tipo RUÍDO	Tipo 4.3-10
  Parâmetros estruturais
  Contato central	Pino central	bronze Prata-chapeado	bronze Prata-chapeado	bronze Prata-chapeado
  	Jaque central	Bronze chapeado de prata da lata	Bronze chapeado de prata da lata	Bronze chapeado de prata da lata
  Isolador		PTFE	PTFE	PTFE
  Shell		bronze chapeado Tri liga	bronze chapeado Tri liga	bronze chapeado Tri liga
  Parte de selagem		Borracha de silicone	Borracha de silicone	Borracha de silicone
  Impedância característica		50Ω	50Ω	50Ω
  Perda de inserção	900MHz	≤0.12dB	≤0.10dB	≤0.10dB
  	2000MHz
  VSWR	75~500MHz	1,08	≤1.08	≤1.08
  	700~1000MHz	≤1.08	≤1.08	≤1.08
  	1700~2500MHz	≤1.10	≤1.10	≤1.10
  	2500~3000MHz	≤1.15	≤1.15	≤1.15
  	3300~3800MHz	≤1.20	≤1.20	≤1.20
  	5700~5800MHz	≤1.20	≤1.20	≤1.20
  Resistência de contato	Condutor interno	≤0.80mΩ	≤0.40mΩ	≤0.80mΩ
  	Condutor exterior	≤0.25	≤0.20mΩ	≤0.60mΩ
  Resistência de isolação		5000mΩ	≥10000mΩ	≥5000mΩ
  Tensão de suporte (mínimo)		2,5	4.0KV	2.5KV
  Tensão de funcionamento (máximo)		1.4KV	2.7KV	1.4KV
  intermodulação da Terceiro-ordem (2×20W)	900MHz	≤-155dBc	≤-155dBc	≤-155dBc
  	1800MHz
  Propriedades mecânicas
  Força da retenção do calibre de teste		0.56N	≥6N	≥1.5N
  Torque de acoplamento	Torque normal	0.7~1.1Nm	20~28Nm	5~15Nm
  	Suportando o torque	≥1.7Nm	≥30Nm	≥18Nm
  Resistência mecânica		500 vezes	500 vezes	500 vezes
  Temperatura ambiental		-65~+160℃	-65~+160℃	-65~+160℃

•
