| Lugar de origem: | China |
|---|---|
| Marca: | Wuhan ETERN Optoelectronics |
| Certificação: | RoHS |
| Número do modelo: | MULTIPLEXER/DESMULTIPLEXADOR do módulo de CWDM |
| Quantidade de ordem mínima: | 2PCS |
| Preço: | Negotiable |
| Detalhes da embalagem: | Caixa |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | canal 150k pelo mês |
| Passband: | Passband liso e largo | Qualidade: | Lity alto de StabiHigh e confiança alta |
|---|---|---|---|
| Desempenho da operação: | Baixa perda de inserção, isolamento alto | Aplicação: | Rede de empresas, rede do terreno |
| Canal não.: | 16/32/40/44/48 | Afastamento de canal: | 100GHz, 100G, 200GHz, 200G |
| Realçar: | módulo branco do WDM,Módulo largo liso do WDM do Passband,módulo análogo do multiplexer de 16 canais |
||

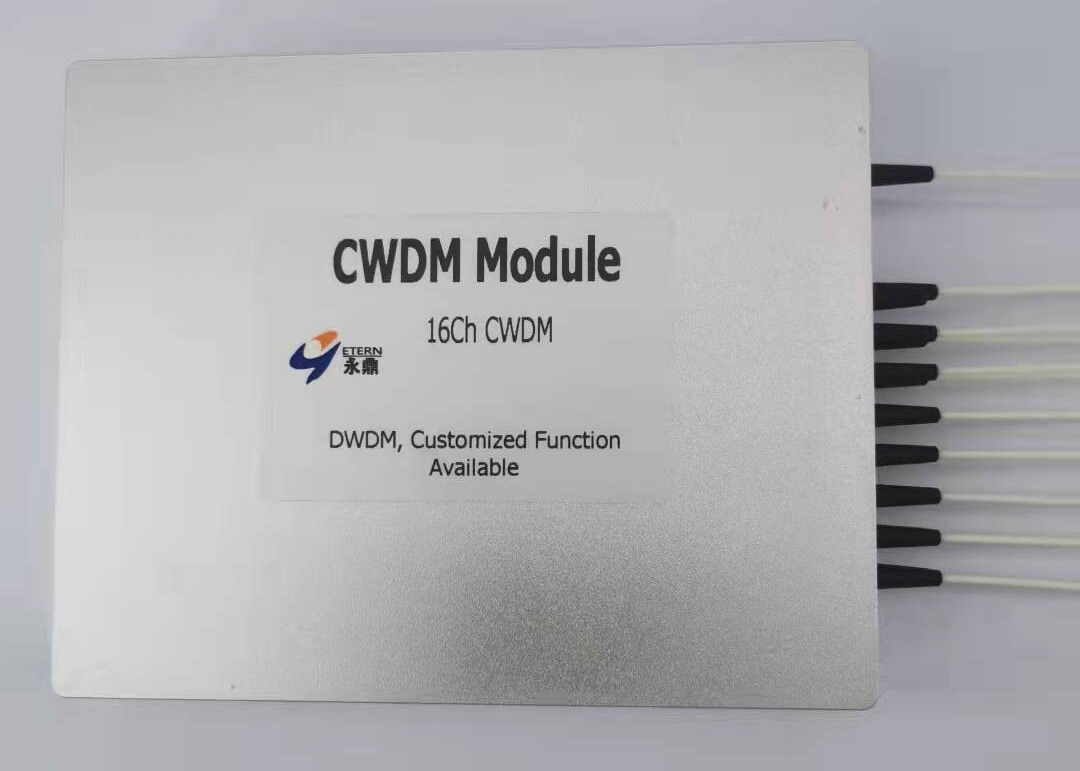

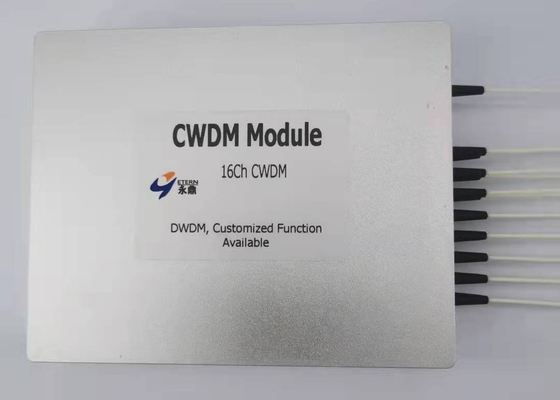

MULTIPLEXER/DESMULTIPLEXADOR do módulo de CWDM
OS CWDM de ETERN são baseados na tecnologia do filtro do filme fino e no núcleo do empacotado. As opções de empacotamento incluem o tipo da fibra e a integração dos aps e dos detectores para uma solução grosseira completa da multiplexação de divisão de comprimento de onda.
Característica:
1. Passband liso e largo
2. Estabilidade e confiança altas
3. Baixa perda de inserção, isolamento alto
Aplicações:
1. Transmissão do WDM
2. Metro e rede do acesso
Especificação de rendimento:
|
Parâmetro |
|
Unidades |
Valor |
|
|
|
Canais |
|
|
2/4/8/16 |
|
|
Comprimento de onda central |
|
|
Grade de ITU-T |
|
|
Passagem band@-0.5dB |
|
nanômetro |
≥14 |
|
|
Nivelamento da faixa de passagem |
|
DB |
≤0.5 |
|
|
|
Tipo. |
|
1.4/1.6/2.6/3.8 |
|
Inserção Loss1 |
|
DB |
|
|
|
|
|
Máximo. |
|
1.7/2.0/3.2/4.5 |
|
|
Perda dependente da polarização (PDL) |
|
DB |
≤0.1/≤0.15/≤0.22/≤0.25 |
|
|
Isolamento adjacente do canal |
|
DB |
≥30 |
|
|
Isolamento Não-adjacente do canal |
|
DB |
≥45 |
|
|
Perda de retorno |
|
DB |
≥45 |
|
|
Dispersão do modo da polarização (PMD) |
|
picosegundo |
≤0.1/≤0.1/≤0.15/≤0.15 |
|
|
Diretividade |
|
DB |
≥50 |
|
|
Temperatura de funcionamento |
|
℃ |
-5 a +65 |
|
|
Temperatura de armazenamento |
|
℃ |
-40 a +85 |
Informação pedindo:
| CWDM | - | □□ | - | □□ | - | □ | □□ | □ | - | □ | □ |
|
Número de CWDM Ch |
Ch começado |
Tipo da fibra |
Comprimento da fibra |
Conector |
Aplicação |
Pacote |
|||||
| 2=2ch | XX=1XX1 | MANUTENÇÃO PROGRAMADA 1=250um | 00=Adapter | 1=None | M=Mux | M=Module | |||||
| 4=4ch | 27=1271 | MANUTENÇÃO PROGRAMADA 2=900um | 05=0.5m | 2=FC/UPC | D=Demux | L=LGX | |||||
| 8=8ch | 33=1331 | MANUTENÇÃO PROGRAMADA de 3=2.0mm | 10=1.0m | 3=FC/APC | MD=Mux & Demux | R=Rack | |||||
| 16=16ch | ...... | MANUTENÇÃO PROGRAMADA de 4=3.0mm | 15=1.5m | 4=LC/UPC | |||||||
| ...... | 20=2.0m | 5=LC/APC | |||||||||
| ...... | 6=SC/UPC | ||||||||||
| 7=SC/APC | |||||||||||
| X=Special | |||||||||||
