| Lugar de origem: | China |
|---|---|
| Marca: | Wuhan Etern Optoelectronics |
| Certificação: | RoHS,ISO9001 |
| Número do modelo: | Dispositivo do porto de DWDM/CWDM 3 |
| Quantidade de ordem mínima: | 2pcs |
| Preço: | Negotiable |
| Detalhes da embalagem: | pacote individual |
| Termos de pagamento: | T/T |
| Realçar: | Mini CWDM DWDM,3 mini CWDM portuários DWDM,Dispositivo do WDM de CWDM DWDM |
||
|---|---|---|---|

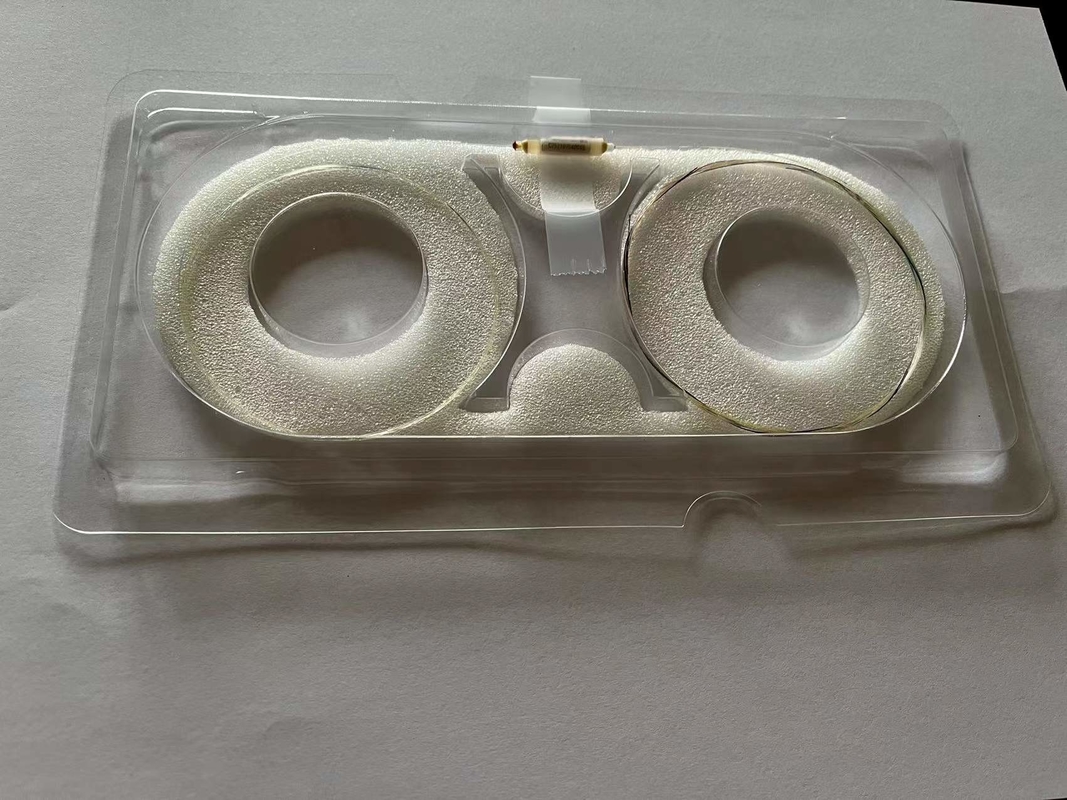

os mini CWDM/DWDM dispositivos de 3-Port são usados no módulo ótico passivo do WDM; Podem multiplexer demultiplex o sistema diferente da multiplexação de divisão de comprimento de onda do sinal ótico, e aumentam a capacidade da velocidade e da comunicação da transmissão do sinal.
Especificação
| Parâmetro | Unidades | Valor | |
| Canais | Gigahertz | 100/200/300 | |
| Comprimento de onda central | nanômetro | Grade de ITU-T | |
| Nivelamento da faixa de passagem | DB | ≤0.5 | |
| Perda de inserção1 | Tipo. | DB | 0,7 |
| Máximo. | 0,8 | ||
| Perda dependente da polarização (PDL) | DB | ≤0.15 | |
| Isolamento adjacente do canal | DB | ≥25/≥25/≥30 | |
| Isolamento Não-adjacente do canal | DB | ≥45 | |
| Perda de retorno | DB | ≥45 | |
| Dispersão do modo da polarização (PMD) | picosegundo | ≤0.15 | |
| Diretividade | DB | ≥50 | |
| Temperatura de funcionamento | ℃ | -5 a +70 | |
| Temperatura de armazenamento | ℃ | -40 a +85 | |
Nota: 1. medido com conectores; O IL será 0.3dB mais mau e RL será 5dB para abaixar com conectores.
Informação pedindo
| WDM | - | □ | □□ | - | □ | □□ | □ | |
| WDM | Afastamento | Canal | Tipo da fibra | Comprimento da fibra | Conector | |||
| 1=100GHz | C21=C21 | MANUTENÇÃO PROGRAMADA 1=250um | 00=Adapter | 1=None | ||||
| 2=200GHz | C22=C22 | MANUTENÇÃO PROGRAMADA 2=900um | 05=0.5m | 2=FC/UPC | ||||
| C=CWDM | XX=1XX1 | MANUTENÇÃO PROGRAMADA de 3=2.0mm | 10=1.0m | 3=FC/APC | ||||
| ...... | MANUTENÇÃO PROGRAMADA de 4=3.0mm | 15=1.5m | 4=LC/UPC | |||||
| 20=2.0m | 5=LC/APC | |||||||
| ...... | 6=SC/UPC | |||||||
| 7=SC/APC | ||||||||
| X=Special | ||||||||
