| Lugar de origem: | China |
|---|---|
| Marca: | ETERN |
| Certificação: | RoHS |
| Número do modelo: | 6CH CCWDM |
| Quantidade de ordem mínima: | 10PCS |
| Preço: | Negotiable |
| Detalhes da embalagem: | Único artigo |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 10K pelo mês |
| Comprimento de onda: | Desde 1260 nanômetro a 1620nm | nome do produto: | módulo do demux do mux do cwdm |
|---|---|---|---|
| Conector: | LC | Tipo da fibra: | SMF-28e ou personalizado |
| Comprimento da fibra: | Personalizado | Garantia: | 1year |
| Aplicação: | A rede de FTTH FTTB FTTX, sistema de CWDM, rede de DWDM adiciona/sistema fibróptico sistema CATV da | Temperatura de funcionamento: | -40~ +85, - 10℃~+70℃ |
| Realçar: | Módulo do WDM 6CH,6CH CCWDM Mux Demux,FTTH FTTB CCWDM Mux Demux |
||

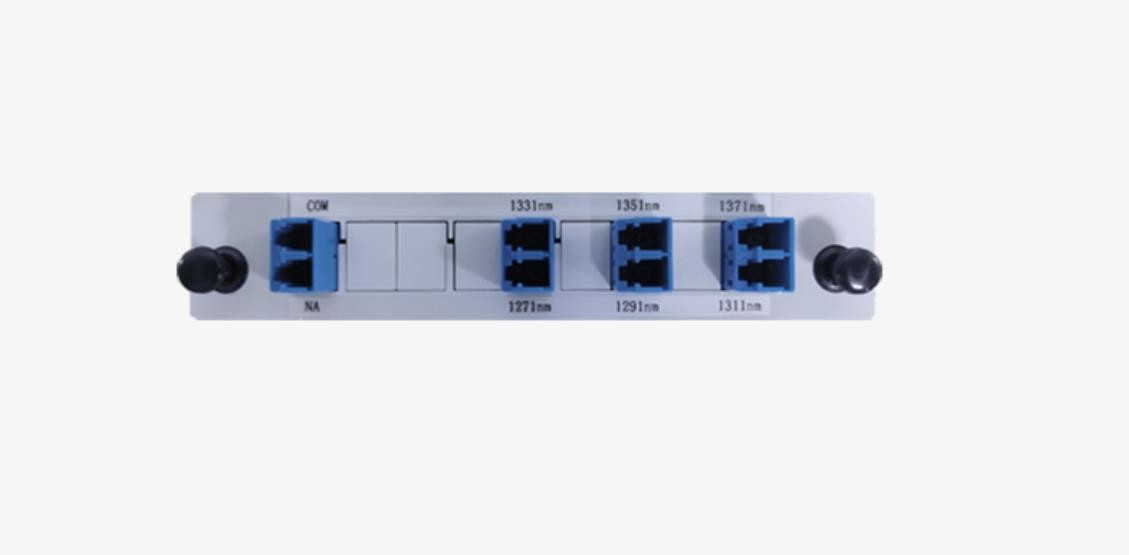

O CCWDM da ótica eletrónica de ETERN (CWDM compacto) MUX/DEMUX é um dispositivo do multi-canal CWDM com o pacote compacto projetado para aplicações eficazes na redução de custos da rede do multi-comprimento de onda CWDM. É baseado na tecnologia do filtro do filme fino (TFF) e e na plataforma da tecnologia do livre-espaço. Opera-se nos comprimentos de onda desde 1270 nanômetro da grade CWDM da UIT do afastamento de canal 20nm a 1610nm.
ETERN fornece uma série de dispositivos personalizados de CCWDM MUX/DEMUX empacotados na caixa do metal para cumprir exigências diferentes conector em saída da configuração (1310nm, elevação, e portos da monitoração disponíveis), do funcionamento do porto comprimento de onda, tipo da fibra, comprimento da fibra, conector da entrada, e.
Especificação de rendimento
| Parâmetros | Unidade | CCWDM |
| Canais | 6 | |
| Centro Wavelengh do canal | nanômetro | 1271,1291,1311,1331,1351,1371 |
| Comprimento de onda de funcionamento | nanômetro | 1260-1450 |
| Passband de canal (@1dB) | nanômetro | ≥CW±6.5nm |
| IL | DB | ≤1.5 |
| Ondinha | DB | ≤0.5 |
| Isolamento adjacente do canal | DB | ≥25 |
| Isolamento não adjacente do canal | DB | ≥30 |
| Estabilidade térmica do comprimento de onda | nm/℃ | ≤0.005 |
| Estabilidade térmica de perda de inserção | dB/℃ | ≤0.007 |
| PDL | DB | ≤0.2 |
| Perda de retorno | DB | ≥40 |
| Temperatura de funcionamento | ℃ | -10~70 |
| Temperatura de armazenamento | ℃ | -40~+85 |
| Dimensões | milímetro | 130mmx100mmx25mm |
Informação da ordem
| CCWDM- | ¨ | ¨ | ¨ | ¨ | ¨ | ¨ | ¨ |
| CCWDM | Canal | Canal inicial | Tipo da fibra | Comprimento da fibra | Conector | Modelo | Empacotamento |
| Canal 02=2 | 27=1271 | MANUTENÇÃO PROGRAMADA 1=250um | 00=Adapter | 1=N/A | M=Mux | M=Module | |
| Canal 04=4 | 29=1291 | MANUTENÇÃO PROGRAMADA 2=900um | 05=0.5m | 2=FC/UPC | D=Demux | Caixa de L=Socket | |
| Canal 06=6 | 31=1311 | MANUTENÇÃO PROGRAMADA de 3=2.0mm | 10=1.0m | 3=FC/APC | MD= | R= | |
| Canal 08=8 | 33=1331 | MANUTENÇÃO PROGRAMADA de 4=3.0mm | 15=1.5m | 4=LC/UPC | Mux&Demux | Montagem em rack | |
| Canal 12=12 | 35=1351 | 20=2.0m | 5=LC/APC | ||||
| Canal 16=16 | 37=1371 | ...... | 6=SC/UPC | ||||
| Canal 18=18 | ...... | XX= especial | 7=SC/APC | ||||
| ...... | 59=1591 | X= especial | |||||
| XX= especial | 61=1611 |
