| Lugar de origem: | China |
|---|---|
| Marca: | Wuhan ETERN Optoelectronics |
| Certificação: | RoHS |
| Número do modelo: | Dispositivo 100G C26,250,1.1m do porto de DWDM 3, A1,3.4X30 |
| Quantidade de ordem mínima: | 10PCS |
| Preço: | Negotiable |
| Detalhes da embalagem: | caixa da bolha |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100k pelo mês |
| Passband: | Passband liso e largo | Desempenho da operação: | Baixa perda de inserção, isolamento alto |
|---|---|---|---|
| Canal não.: | 40/44/48 | Afastamento de canal: | 100G |
| Cor: | Preto | Aplicação: | rede de empresas |
| Realçar: | cwdm 100G na fibra ótica,Cwdm de TFF na fibra ótica,filtro do dwdm da rede de empresas |
||

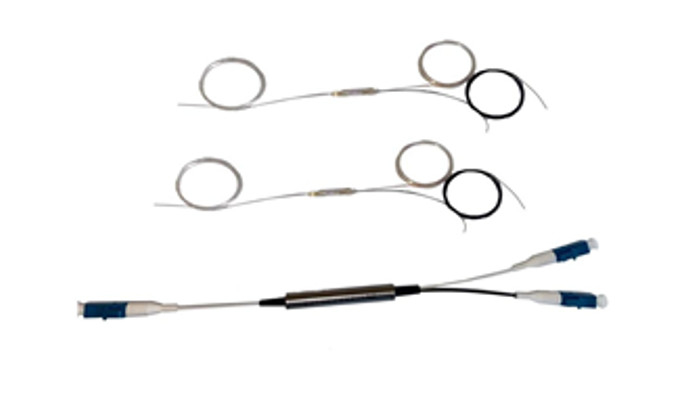

Dispositivo TFF CWDM do porto de FWDM 3 no filtro de fibra ótica da rede de empresas DWDM
Aplicações
1. Sistema do WDM
2. Sistema de PON
3. Rede da televisão por cabo da transmissão
Características
1. Temperatura de funcionamento larga
2. Confiança e estabilidade altas
3. Tamanho do pacote pequeno, estrutura compacta e economia do espaço
Especificação de rendimento
| Parâmetro | Unidades | Valor | ||
| Comprimento de onda de funcionamento | nanômetro | 1260~1670nm | ||
| 1540~1560 | ||||
| Faixa da transmissão | nanômetro | 1524~1544&1596~1625 | ||
| cliente especificado | ||||
| 1260~1360&1480~1500 | ||||
| Faixa da reflexão | nanômetro | 1260~1500&1550~1581&1640~1670 | ||
| cliente especificado | ||||
| Perda de inserção da faixa da transmissão | DB | ≤0.6 | ||
| Perda de inserção da faixa da reflexão | DB | ≤0.4 | ||
| Isolamento da transmissão | DB | ≥30 | ||
| Isolamento da reflexão | DB | ≥15 | ||
| Perda de retorno | DB | ≥50 | ||
| Diretividade | DB | ≥50 | ||
| Temperatura de funcionamento | ℃ | -40 a +85 | ||
Nota: 1. medido com conectores; O IL será 0.3dB mais mau e RL será 5dB para abaixar com conectores.
Dimensões mecânicas (unidade: milímetro)
O dispositivo do três-porto FWDM de ETERN é usado principalmente no módulo de multiplexação passivo da divisão de comprimento de onda. É um tipo da tecnologia da multiplexação de divisão de comprimento de onda baseada em TFF (filtro do filme fino). Tem uma variedade de tamanhos do pacote e opções do comprimento de onda. Consiste em três portos: COM, passa e reflete. A diferença entre FWDM e CWDM é que FWDM pode multiplexar ou dois sinais de-multiplex ou mais óticos de comprimentos de onda diferentes em um único canal largo da escala de comprimento de onda, assim como velocidade da transmissão do sinal e capacidade crescentes de uma comunicação. O dispositivo de FWDM é amplamente utilizado nas telecomunicações, o rádio e a televisão, a rede de empresas, a rede do terreno e os outros campos
Informação pedindo
| FWDM - | □ | □□- | □ | □□ | □ |
| Afastamento | Canal | Tipo da fibra | Comprimento da fibra | Conector | |
| FWDM | 1=100GHz | C21=C21 | MANUTENÇÃO PROGRAMADA 1=250um | 00=Adapter | 1=None |
| 2=200GHz | C22=C22 | MANUTENÇÃO PROGRAMADA 2=900um | 05=0.5m | 2=FC/UPC | |
| C=CWDM | 21=1221 | MANUTENÇÃO PROGRAMADA de 3=2.0mm | 10=1.0m | 3=FC/APC | |
| X=Special | 31=1331 | MANUTENÇÃO PROGRAMADA de 4=3.0mm | 15=1.5m | 4=LC/UPC | |
| ...... | 20=2.0m | 5=LC/APC | |||
| ...... | 6=SC/UPC | ||||
| 7=SC/APC | |||||
| X=Special | |||||
