| Lugar de origem: | China |
|---|---|
| Marca: | Wuhan ETERN Optoelectronics |
| Certificação: | RoHS |
| Número do modelo: | Dispositivo do porto de WDM/DWDM/CWDM 3 |
| Quantidade de ordem mínima: | 10PCS |
| Preço: | Negotiable |

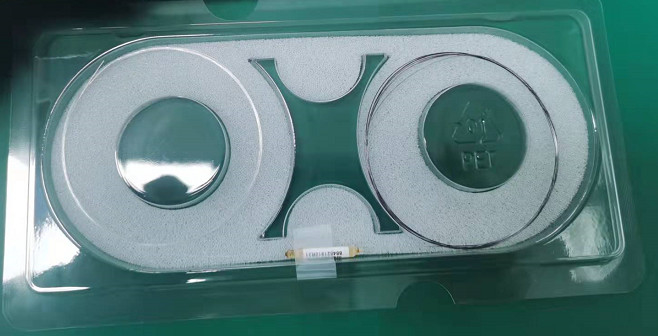

| Detalhes da embalagem: | caixa da bolha |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100k pelo mês |
| Comprimento de onda: | 1450nm a 1610nm, 1270~1610nm, Mux Demux, desde 1260 nanômetro a 1620nm, 1510-1570nm | Nome do produto: | WDM/CWDM do filtro FWDM/DWDM/do filtro |
|---|---|---|---|
| Conector: | PC DO SC FC LC APC UPC | Tipo da fibra: | G657A1/A2 |
| Comprimento da fibra: | 1.5M Or pode ser personalizado | Garantia: | 1year |
| Aplicação: | A rede de FTTH FTTB FTTX, sistema de CWDM, rede de DWDM adiciona/sistema fibróptico sistema CATV da | Cor: | Branco |
| Realçar: | Multiplexer denso da divisão do comprimento de onda de FTTH,Multiplexer denso da divisão do comprimento de onda de RoHS,Módulo portuário do demux do mux do cwdm três |
||
Os dispositivos portuários de ETERN 100GHz/200GHz CWDM 3 TFF estão disponíveis no afastamento de canal da UIT do afastamento de 100GHz/200GHz CWDM. Estes produtos do filtro do filme fino utilizam tecnologia ótica hermético e cola Epoxy-livre do trajeto para fornecer o desempenho e a confiança excelentes.
Características
1. Passband liso e largo
2. estabilidade e confiança altas
3. baixa perda de inserção, isolamento alto

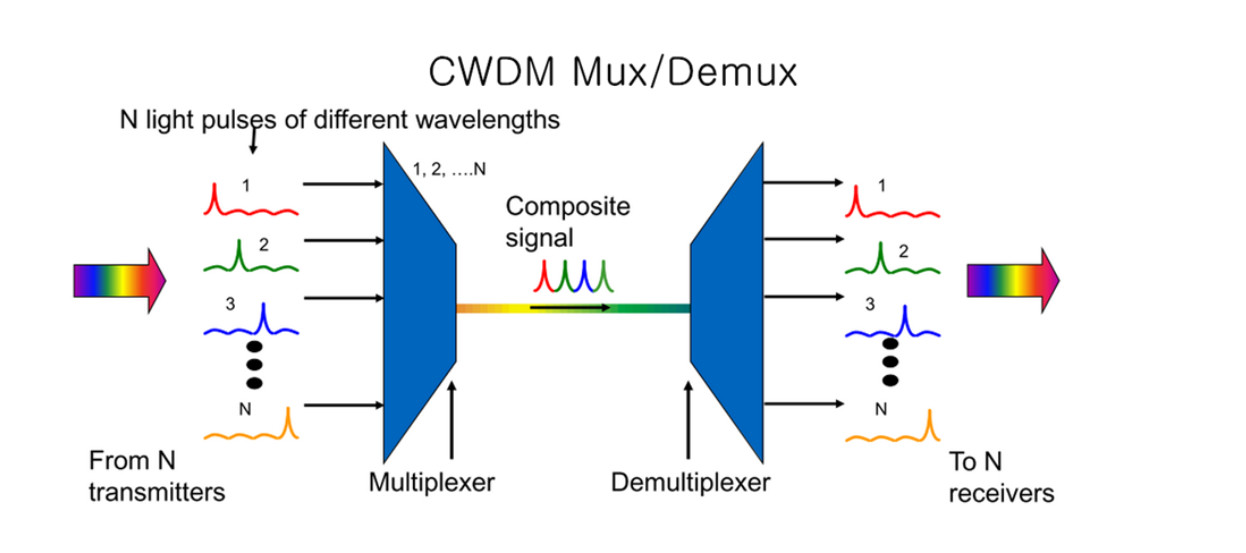

A multiplexação de divisão de comprimento de onda grosseira (CWDM) é uma tecnologia da multiplexação de divisão de comprimento de onda (WDM) que combine sinais múltiplos em vários comprimentos de onda para a transmissão simultânea sobre cabos da fibra. Esta tecnologia passiva permite todo o protocolo ser transportada sobre a relação.
CWDM é um método barato para maximizar fibra existente diminuindo o afastamento de canal entre comprimentos de onda. CWDM tem um mais barato pelo canal do que o WDM denso (DWDM) e nenhuma configuração são necessários. Os dispositivos óticos de CWDM podem aumentar a largura de banda em infraestrutura existente da fibra e aliviar a exaustão da fibra.
Nossas soluções de CWDM apoiam estas variações diferentes do canal assim como adicionam-nos/módulos da gota. Nosso módulo de CWDM está igualmente disponível em uma categoria endurecida da temperatura para nosso 16 canal mux/demux para fornecer a solução direita para sua rede.
Especificação de rendimento
| Parâmetro | Unidades | Valor | ||
| Canais | Gigahertz | 100/200/300 | ||
| Comprimento de onda central | nanômetro | Grade de ITU-T | ||
| Nivelamento da faixa de passagem | DB | ≤0.5 | ||
| Tipo. | 0,7 | |||
| Perda de inserção | DB | |||
| Máximo. | 0,8 | |||
| Perda dependente da polarização (PDL) | DB | ≤0.15 | ||
| Isolamento adjacente do canal | DB | ≥25/≥25/≥30 | ||
| Isolamento Não-adjacente do canal | DB | ≥45 | ||
| Perda de retorno | DB | ≥45 | ||
| Dispersão do modo da polarização (PMD) | picosegundo | ≤0.15 | ||
| Diretividade | DB | ≥50 | ||
| Temperatura de funcionamento | ℃ | -5 a +70 | ||
| Temperatura de armazenamento | ℃ | -40 a +85 | ||
Notas: 1. medido com conectores; O IL será 0.3dB mais mau e RL será 5dB para abaixar com conectores.
Dimensões mecânicas (unidade: milímetro)
Informação pedindo
| WDM - | □ | □□- | □ | □□ | □ |
| Afastamento | Canal | Tipo da fibra | Comprimento da fibra | Conector | |
| WDM | 1=100GHz | C21=C21 | MANUTENÇÃO PROGRAMADA 1=250um | 00=Adapter | 1=None |
| 2=200GHz | C22=C22 | MANUTENÇÃO PROGRAMADA 2=900um | 05=0.5m | 2=FC/UPC | |
| C=CWDM | XX=1XX1 | MANUTENÇÃO PROGRAMADA de 3=2.0mm | 10=1.0m | 3=FC/APC | |
| ...... | MANUTENÇÃO PROGRAMADA de 4=3.0mm | 15=1.5m | 4=LC/UPC | ||
| 20=2.0m | 5=LC/APC | ||||
| ...... | 6=SC/UPC | ||||
| 7=SC/APC | |||||
| X=Special | |||||
