| Lugar de origem: | China |
|---|---|
| Marca: | Wuhan ETERN Optoelectronics |
| Certificação: | GR-1221-CORE,GR-1209-CORE,RoHS |
| Número do modelo: | AAWG-1G-XX-C21-0505054-MDM |
| Quantidade de ordem mínima: | 2PCS |
| Preço: | Negotiable |
| Detalhes da embalagem: | Caixa |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | canal 150K pelo mês |
| Canais: | 16/32/40/44/48 | Afastamento de canal: | 100 gigahertz |
|---|---|---|---|
| Perda da inserção (tipo.): | 4.0dB | largura de banda 1dB: | ≥0.2 |
| largura de banda 3dB: | ≥0.4 | Temperatura de funcionamento: | -40 a +85 |
| Realçar: | Multiplexer Calibre de diâmetro de fios de 100 gigahertz,Multiplexer Calibre de diâmetro de fios da Liso-parte superior,mux e demux na eletrônica digital |
||

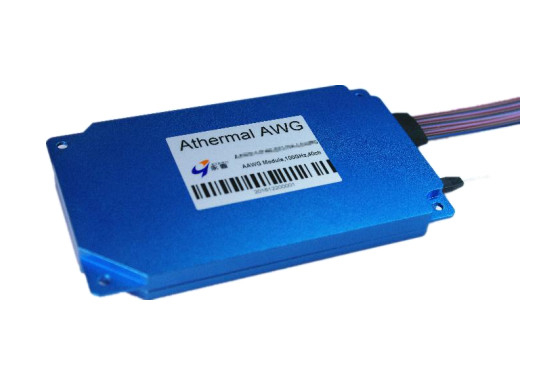

100GHZ que ESPAÇA o MULTIPLEXER/DESMULTIPLEXADOR da Liso-parte superior AAWG a TI
Multiplexer Mux e Demux Calibre de diâmetro de fios da Liso-parte superior de 100 gigahertz na eletrônica de Digitas
Especificação:
| Parâmetro | Unidades | Valor | |
| Canais | 40/44/48 | ||
| Afastamento de canal | Gigahertz | 100 | |
| Passband da referência | Gigahertz | ±12.5 | |
| Precisão do comprimento de onda | pm | ±50 | |
| Perda de inserção1 | Tipo. | DB | 4,0 |
| Máximo. | 4,5 | ||
| Uniformidade da perda de inserção | DB | ≤1.5 | |
| Perda dependente da polarização (PDL) | DB | ≤0.5 | |
| largura de banda 1dB | nanômetro | ≥0.2 | |
| largura de banda 3dB | nanômetro | ≥0.4 | |
| Isolamento adjacente do canal | DB | ≥25 | |
| Isolamento Não-adjacente do canal | DB | ≥30 | |
| Interferência total | DB | ≥22 | |
| Perda de retorno | DB | ≥40 | |
| Dispersão cromática (CD) | ps/nm | -20 ~ +20 | |
| Dispersão do modo da polarização (PMD) | picosegundo | ≤0.5 | |
| Temperatura de funcionamento | ℃ | -40 a +85 | |
| Temperatura de armazenamento | ℃ | -40 a +85 | |
Informação pedindo:
| Calibre de diâmetro de fios atérmico | Afastamento | Tipo | Número do Ch | Ch começado | Comprimento da fibra | Conector | Aplicação | Pacote | ||||||
| Terra comum | Fita | Fã-para fora | ||||||||||||
| AAWG | 1=100GHz | F=Flat-Top | 16=16ch | C21=C21 | 00=Adaptor | 1=None | M=Mux | M=Module | ||||||
| G=Gaussian | 32=32ch | C215=C21.5 | 05=0.5m 05=0.5m 05=0.5m | 2=FC/UPC | D=Demux | R=Rack | ||||||||
| 40=40ch | ...... | 10=1.0m 10=1.0m 10=1.0m | 3=FC/APC | MD=Mux & Demux | ||||||||||
| 44=44ch | 15=1.5m 15=1.5m 15=1.5m | 4=LC/UPC | ||||||||||||
| 48=48ch | 20=2.0m 20=2.0m 20=2.0m | 5=LC/APC | ||||||||||||
| ...... | ...... | 6=SC/UPC | ||||||||||||
| 7=SC/APC | ||||||||||||||
| X=Special | ||||||||||||||
Aplicações:
1. Transmissão do WDM
2. Rede do metro e do longo-curso
Descrição:

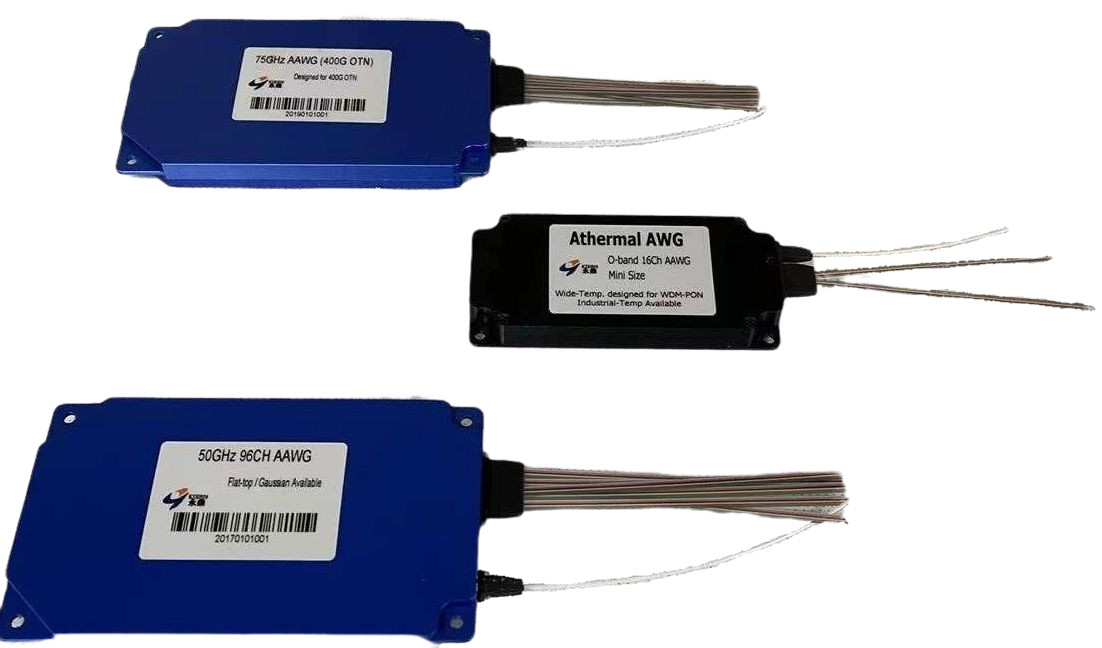

ETERN pôs o medidor de ondas que raspa (Calibre de diâmetro de fios) é um dispositivo de DWDM Mux/Demux que operam-se no afastamento de canal 100GHz no C e um L eficazes na redução de custos, de capacidade elevada grade da UIT da faixa, sem nenhuma corrente elétrica necessária.
Etern AAWG oferece a baixa perda de inserção, o isolamento excelente do canal, a facilidade da fibra que seguram, e a confiança a longo prazo em um pacote compacto. Os produtos são queixa de Telcordia GR-1221-CORE e GR-1209-CORE qualificados, e de RoHS.
Características:
1. Projeto atérmico sobre a variação da temperatura de funcionamento
2. Tamanho compacto
3. Estabilidade e confiança altas
4. Baixa perda de inserção, isolamento alto
