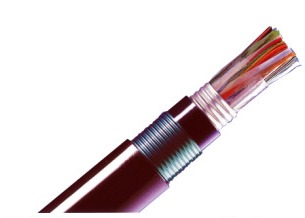

HYA53 CAT LAN Cable

HYA53 CAT LAN Cable

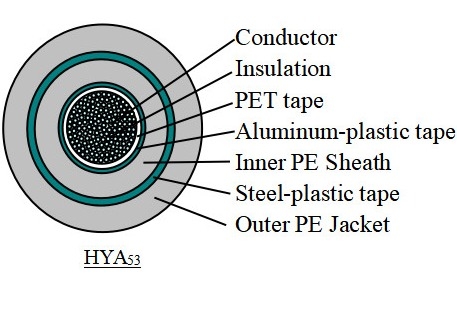

• Condutor de cobre desencapado contínuo
• Isolação do PE
• Fita do enchimento & do ANIMAL DE ESTIMAÇÃO
• Bainha ligada plástica de alumínio do PE
• armadura da fita do Aço-plástico
• Revestimento exterior do PE

• Parâmetros estruturais típicos:

  Tipo	Mínimo Espessura (milímetro)	Cabo OD (Φmm)	MOLHADO (kg/km)	Tipo	Mínimo Espessura (milímetro)	Cabo OD (Φmm)	MOLHADO (kg/km)	Tipo
  HYA53	5×2×0.4	1,6	15,0	230	5×2×0.5	1,6	15,5	250
  	600×2×0.4	2,3	47,0	2920	600×2×0.5	2,3	55,0	4140

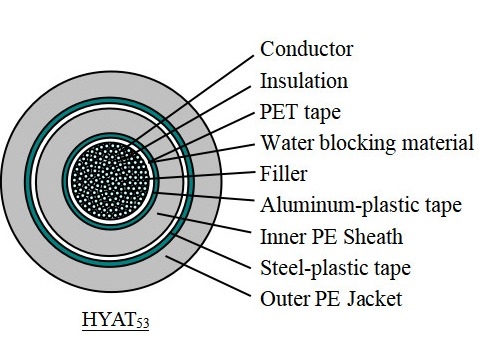

  HYAT53	5×2×0.4	1,6	15,6	160	5×2×0.6	1,6	17,4	210
  	1600×2×0.4	2,6	80,0	7430	900×2×0.6	2,7	89,7	9350
  	5×2×0.5	1,6	16,6	190	5×2×0.7	1,6	18,2	240
  	1200×2×0.5	2,7	85,6	8580	600×2×0.7	2,7	84,6	8390

  Desempenho elétrico

  Não	Projeto	Unidade	Desempenho
  1	C.C. do condutor Resistência +20℃	W/km	Condutor OD milímetro 0,4 0,5 Max 148,0 95,0
  2	Resistência de isolação C.C. de +20℃ 100~500V	MW.km	Não preenchido enchido MINUTO 10×103 3×103

  Desempenho ambiental

  Não	Projeto	Unidade	Desempenho
  1	Maestro Elongation	%	0.4mm: ≥10 0.5mm: ≥15
  2	Trength elástico da isolação	MPa	≥16
  3	Alongamento da isolação	%	≥300

  Outro:

  Projeto	Índice
  Espaço de aplicação	Usado para transmitir sinais análogos do áudio, do 150kHz e abaixo, e de sinais digitais abaixo de 2048kbt/s e abaixo. A temperatura de trabalho do cabo é -30~+60℃, e a temperatura ambiental não é menos than-5℃.
