Cabo de uma comunicação do cobre de HYAC

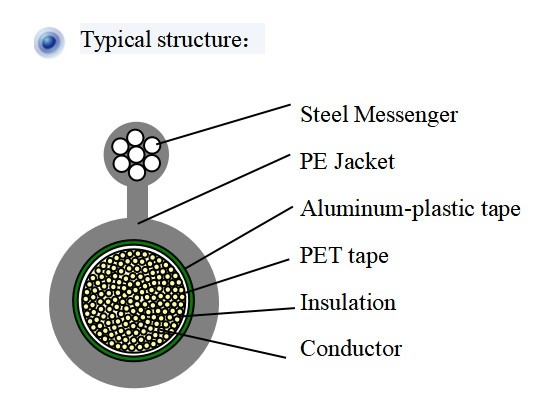

Cabo de uma comunicação (HYAC)

• Mensageiro de aço
• Condutor de cobre desencapado contínuo
• Isolação do PE
• Fita do ANIMAL DE ESTIMAÇÃO
• bainha ligada do PE do Alumínio-plástico

• Parâmetros estruturais típicos:

  Tipo	Mínimo Espessura (milímetro)	Cabo OD (Φmm)	MOLHADO (kg/km)	Tipo	Mínimo Espessura (milímetro)	Cabo OD (Φmm)	MOLHADO (kg/km)
  5×2×0.4	1,4	21,5	200	5×2×0.6	1,4	23,0	230
  300×2×0.4	1,6	44,5	1290	200×2×0.6	1,8	50,5	1760
  5×2×0.5	1,4	22,5	220	10×2×0.7	1,6	26,0	310
  300×2×0.5	1,6	50,0	1820	100×2×0.7	1,8	44,5	1280

• Desempenho elétrico

  Não	Projeto	Unidade	Desempenho
  1	C.C. do condutor Resistência +20℃	W/km	ConductorOD milímetro 0,4 0,5 0,6 0,7 Max 148,0 95,0 65,8 48,0
  2	Resistência de isolação C.C. de +20℃ 100~500V	MW.km	≥10×103

  Desempenho ambiental

  Não	Projeto	Unidade	Desempenho
  1	Maestro Elongation	%	0.4mm: ≥10 0.5mm: ≥15 0,6, 0.7mm≥20
  2	Trength elástico da isolação	MPa	≥16
  3	Alongamento da isolação	%	≥300

  Outro:

  Projeto	Índice
  Espaço de aplicação	Usado para transmitir sinais análogos do áudio, do 150kHz e abaixo, e de sinais digitais abaixo de 2048kbt/s e abaixo. A temperatura de trabalho do cabo é -30~+60℃, e a temperatura ambiental não é menos than-5℃.
