| Lugar de origem: | China |
|---|---|
| Marca: | Wuhan ETERN Optoelectronics |
| Certificação: | RoHS |
| Número do modelo: | Dispositivo do porto de FWDM 3 |
| Quantidade de ordem mínima: | 10PCS |
| Preço: | Negotiable |
| Detalhes da embalagem: | caixa da bolha |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100k pelo mês |
| Qualidade: | Lity alto de StabiHigh e confiança alta | Desempenho da operação: | Baixa perda de inserção, isolamento alto |
|---|---|---|---|
| Canal não.: | 8/16/32/48 | Cor: | Branco preto |
| Afastamento de canal: | 100G | Aplicação: | Transmissão do WDM, rede do longo-curso, rede do metro |
| Realçar: | módulo do fwdm do filtro do filme fino,Módulo do fwdm de três portos,multiplexer da fibra ótica da rede do terreno |
||

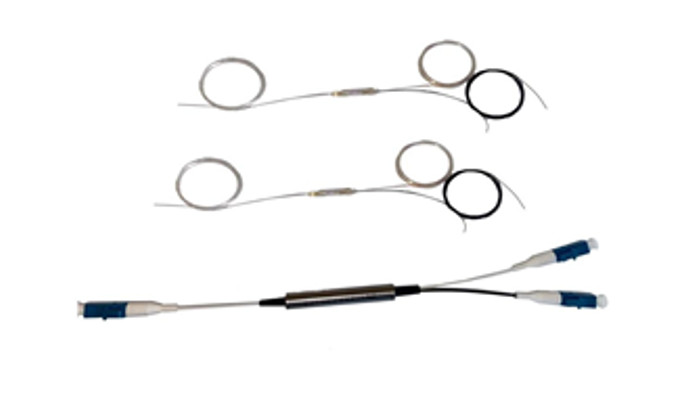

O dispositivo do três-porto FWDM de ETERN é usado principalmente no módulo de multiplexação passivo da divisão de comprimento de onda. É um tipo da tecnologia da multiplexação de divisão de comprimento de onda baseada em TFF (filtro do filme fino). Tem uma variedade de tamanhos do pacote e opções do comprimento de onda. Consiste em três portos: COM, passa e reflete. A diferença entre FWDM e CWDM é que FWDM pode multiplexar ou dois sinais de-multiplex ou mais óticos de comprimentos de onda diferentes em um único canal largo da escala de comprimento de onda, assim como velocidade da transmissão do sinal e capacidade crescentes de uma comunicação. O dispositivo de FWDM é amplamente utilizado nas telecomunicações, o rádio e a televisão, a rede de empresas, a rede do terreno e os outros campos
Características
1. Temperatura de funcionamento larga
2. Confiança e estabilidade altas
3. Tamanho do pacote pequeno, estrutura compacta e economia do espaço
Aplicações
1. Sistema do WDM
2. Sistema de PON
3. Rede da televisão por cabo da transmissão
Especificação de rendimento
| Parâmetro | Unidades | Valor | ||
| Comprimento de onda de funcionamento | nanômetro | 1260~1670nm | ||
| 1540~1560 | ||||
| Faixa da transmissão | nanômetro | 1524~1544&1596~1625 | ||
| cliente especificado | ||||
| 1260~1360&1480~1500 | ||||
| Faixa da reflexão | nanômetro | 1260~1500&1550~1581&1640~1670 | ||
| cliente especificado | ||||
| Perda de inserção da faixa da transmissão | DB | ≤0.6 | ||
| Perda de inserção da faixa da reflexão | DB | ≤0.4 | ||
| Isolamento da transmissão | DB | ≥30 | ||
| Isolamento da reflexão | DB | ≥15 | ||
| Perda de retorno | DB | ≥50 | ||
| Diretividade | DB | ≥50 | ||
| Temperatura de funcionamento | ℃ | -40 a +85 | ||
Nota: 1. medido com conectores; O IL será 0.3dB mais mau e RL será 5dB para abaixar com conectores.
Dimensões mecânicas (unidade: milímetro)
Informação pedindo
| FWDM - | □ | □□- | □ | □□ | □ |
| Afastamento | Canal | Tipo da fibra | Comprimento da fibra | Conector | |
| FWDM | 1=100GHz | C21=C21 | MANUTENÇÃO PROGRAMADA 1=250um | 00=Adapter | 1=None |
| 2=200GHz | C22=C22 | MANUTENÇÃO PROGRAMADA 2=900um | 05=0.5m | 2=FC/UPC | |
| C=CWDM | 21=1221 | MANUTENÇÃO PROGRAMADA de 3=2.0mm | 10=1.0m | 3=FC/APC | |
| X=Special | 31=1331 | MANUTENÇÃO PROGRAMADA de 4=3.0mm | 15=1.5m | 4=LC/UPC | |
| ...... | 20=2.0m | 5=LC/APC | |||
| ...... | 6=SC/UPC | ||||
| 7=SC/APC | |||||
| X=Special | |||||
