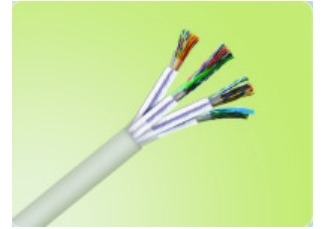

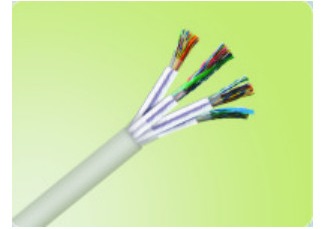

| Nome do produto: | cabo protegido e unshielded | Características: | Al Foil Shielded |
|---|---|---|---|
| Aplicações: | painel de comando digital | Pares: | 32 pares |
| Realçar: | Pares protegidos revestimento do cabo de LSZH,AL Foil protegeu pares do cabo,cabo protegido e unshielded de 9.9mm |
||
As séries do SB cabografam (8-96Pairs protegeu o cabo &UnShielded)

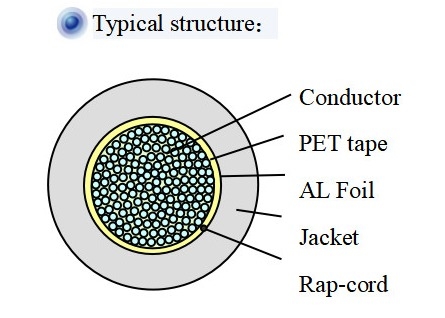

Parâmetros estruturais típicos:
| Tipo | SBYV 0,4 | SBYV 0,5 | ||||||||
| Pares | 8 | 16 | 24 | 32 | 48 | 64 | 8 | 16 | 24 | 32 |
| Cabo OD (Φmm) | 5,6 | 7,4 | 8,8 | 9,9 | 12,5 | 13,6 | 6,6 | 8,8 | 10,3 | 11,9 |
| MOLHADO (kg/bool) | 47,8 | 71,5 | 96,7 | 129,3 | 192,3 | 245,7 | 82,8 | 97,2 | 152,3 | 263,5 |
| Tipo | SBYVP 0,4 | SBYVP 0,5 | ||||||||
| Pares | 8 | 16 | 24 | 32 | 64 | 96 | 8 | 16 | 24 | 32 |
| Cabo OD (Φmm) | 6,3 | 8,1 | 9,5 | 10,6 | 14,3 | 18,2 | 7,3 | 9,5 | 11,1 | 12,6 |
| MOLHADO (kg/bool) | 50,9 | 85 | 122,8 | 147,7 | 279,6 | 388 | 100,8 | 124,5 | 167,1 | 280,1 |
| Projeto | Desempenho | Frequência | |
| ZIN (Ω) | 100±15 | 30MHz | |
|
ATT (dB/100m) |
0,4 | 7,7 | |
| 0,5 | 6,2 | ||
| SEGUINTE (dB/100m) | 42 | ||
| Projeto | Desempenho | |
| Raio de curvatura mínimo | Estática | 8D |
| Dinâmico | 15D | |
| Temperatura | A instalação | 0~50℃ |
| Avaliado | - 15℃~75℃ | |
| Armazenamento | - 15℃~75℃ | |
| Projeto | Índice |
| Espaço de aplicação | usado como o sistema do painel de comando digital e do cambista com quadro de distribuição |
| Outro |
