| Nome do produto: | cabo da isolação do pe | Características: | Núcleo 4 |
|---|---|---|---|
| Aplicações: | sinais análogos transmissores do áudio | Tipo: | HYAT |
| Destacar: | Cabo de uma comunicação do núcleo de HYAT 4,2.6mm cabo de uma comunicação de 4 núcleos,Cabo contínuo da isolação do pe |
||

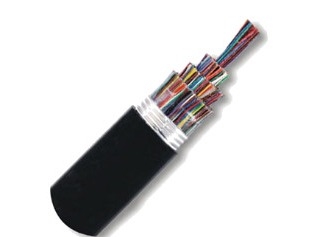

Cabo de uma comunicação do núcleo de HYA HYAT 4

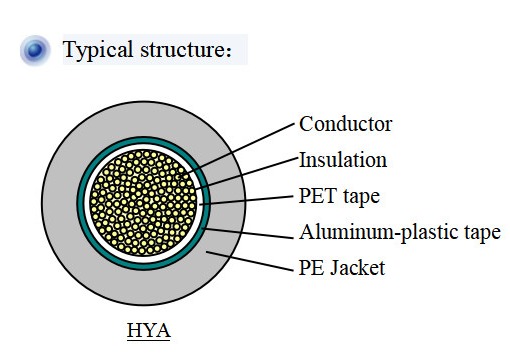

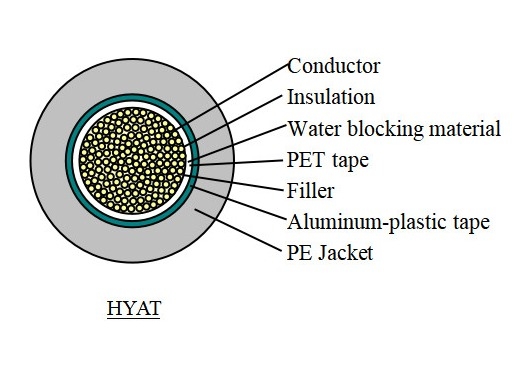

Parâmetros estruturais típicos
| Tipo |
Mínimo Espessura (milímetro) |
Cabo OD (Φmm) |
MOLHADO (kg/km) |
Tipo |
Mínimo Espessura (milímetro) |
Cabo OD (Φmm) |
MOLHADO (kg/km) |
Tipo |
| HYA | 5×2×0.4 | 1,4 | 10,0 | 50 | 5×2×0.6 | 1,4 | 12,0 | 80 |
| 2400×2×0.4 | 2,4 | 75,0 | 7500 | 800×2×0.6 | 2,2 | 70,5 | 5620 | |
| 5×2×0.5 | 1,4 | 11,0 | 60 | 5×2×0.7 | 1,4 | 13,0 | 90 | |
| 1600×2×0.5 | 2,4 | 78,5 | 7700 | 600×2×0.7 | 2,2 | 68,5 | 5690 | |
| HYAT | 5×2×0.4 | 1,4 | 10,5 | 60 | 5×2×0.6 | 1,4 | 12,5 | 100 |
| 2400×2×0.4 | 2,6 | 89,0 | 9780 | 800×2×0.6 | 2,4 | 81,0 | 7420 | |
| 5×2×0.5 | 1,4 | 11,5 | 80 | 5×2×0.7 | 1,4 | 13,5 | 120 | |
| 1600×2×0.5 | 2,6 | 90,0 | 10110 | 600×2×0.7 | 2,4 | 78,5 | 7510 |
| Não | Projeto | Unidade | Desempenho |
| 1 |
C.C. do condutor Resistência +20℃ |
W/km |
Maestro ODmm 0,4 0,5 0,6 0,7 Max 148,0 95,0 65,8 48,0 |
| 2 |
Resistência de isolação C.C. de +20℃ 100~500V |
MW.km |
Não preenchido enchido MINUTO 10×103 3×103 |
| Não | Projeto | Unidade | Desempenho |
| 1 | Maestro Elongation | % |
0.4mm: ≥10 0.5mm: ≥15 0,6, 0.7mm≥20 |
| 2 | Trength elástico da isolação | MPa |
≥16 |
| 3 | Alongamento da isolação | % | ≥300 |
Outro:
| Projeto | Índice |
| Espaço de aplicação | Usado para transmitir sinais análogos do áudio, do 150kHz e abaixo, e de sinais digitais abaixo de 2048kbt/s e abaixo. A temperatura de trabalho do cabo é -30~+60℃, e a temperatura ambiental não é menos than-5℃. |
