| Lugar de origem: | China |
|---|---|
| Marca: | ETERN |
| Certificação: | RoHS |
| Quantidade de ordem mínima: | 10PCS |
| Nome do produto: | antena gotejante do alimentador | Características: | conexão fácil |
|---|---|---|---|
| Aplicações: | Uma comunicação da estrada de ferro | Diâmetro: | 24.00mm 9.00mm |
| Realçar: | Cabo gotejante de uma comunicação da estrada de ferro de GSM-R,cabo gotejante de 24.00mm,antena gotejante do alimentador de 9.00mm |
||
Cabo gotejante 24.00mm de uma comunicação da estrada de ferro de GSM-R 9.00mm

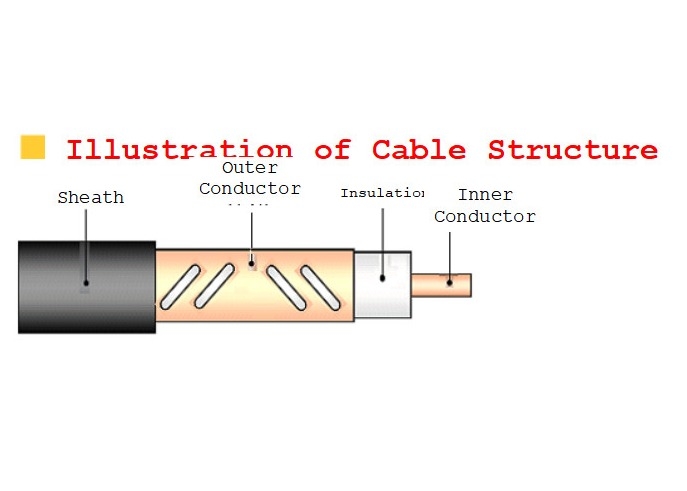

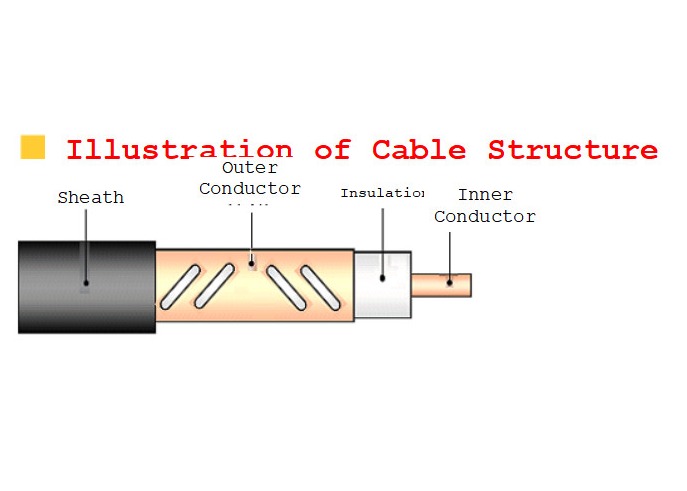

Parâmetros estruturais
| Modelo do produto | Condutor interno | Isolação |
Condutor exterior
|
Bainha exterior
|
||||
| Material | Diâmetro | Material | Diâmetro | Material | Diâmetro | |||
| WDZ-SLYWY-50-22 | Ⅱ |
Tubo de cobre liso
|
9.00mm | isolação Físico-espumada do polietileno | Longitudinal da borda da aterrissagem da tira do cobre do furo perfurado envolvido | 24.00mm | Chama halogênio-livre do baixo fumo - polyolefin retardador | 27.50mm |
| Ⅲ | ||||||||
| WDZ-SLYWY-50-32 | Ⅱ | Tubo de cobre liso | 13.10mm | 34.00mm | 38.00mm | |||
| Ⅲ | ||||||||
| WDZ-SLYWY-50-42 | Ⅱ | Tubo de cobre ondulado da espiral | 17.40mm | 44.00mm | 48.00mm | |||
| Ⅲ | ||||||||
| Modelo do produto | Raio de curvatura mínimo por um único tempo | Raio de curvatura mínimo por épocas múltiplas (15 vezes) | Resistência elástica máxima | Temperatura da instalação | Temperatura de trabalho | |
| WDZ-SLYWY-50-22 | Ⅱ | 280mm | 550mm | 2300N | -55℃~+85℃ | -40℃~+70℃ |
| Ⅲ | ||||||
| WDZ-SLYWY-50-32 | Ⅱ | 380mm | 750mm | 3000N | ||
| Ⅲ | ||||||
| WDZ-SLYWY-50-42 | Ⅱ | 490mm | 1000mm | 1700N | ||
| Ⅲ | ||||||
| Modelo do produto | WDZ-SLYWY-50-22 | WDZ-SLYWY-50-32 | WDZ-SLYWY-50-42 | ||||
| Ⅱ | Ⅲ | Ⅱ | Ⅲ | Ⅱ | Ⅲ | ||
| Impedância característica média (Ω) | 50±2 | ||||||
| Força dielétrica (V, C.C., 1min) | 10000 | 10000 | 15000 | ||||
| Resistência de isolação mínima (MΩ·quilômetro) | 10000 | ||||||
| Testes de faísca da bainha (V, C.A., valor eficaz) | 8000 | 10000 | 10000 | ||||
|
Atenuação longitudinal dB/100m ±5%,℃ 20 |
455~461MHz | 3,0 | — | 2,2 | — | 1,8 | — |
| 465~471MHz | |||||||
| 885~889MHz | 5,3 | 5,0 | 4,3 | 3,0 | 2,9 | 2,4 | |
| 930~934MHz | |||||||
|
Perda de acoplamento dB±5dB 95%, 2m |
455~461MHz | 75 | — | 75 | — | 75 | — |
| 465~471MHz | |||||||
| 885~889MHz | 69 | 69 | 69 | 69 | 68 | 69 | |
| 930~934MHz | |||||||
| VSWR máximo | 455~461MHz | ≤1.30 | — | ≤1.30 | — | ≤1.30 | — |
| 465~471MHz | ≤1.30 | — | ≤1.30 | — | ≤1.30 | — | |
| 885~889MHz | ≤1.30 | ≤1.30 | ≤1.30 | ≤1.30 | ≤1.30 | ≤1.30 | |
| 930~934MHz | ≤1.30 | ≤1.30 | ≤1.30 | ≤1.30 | ≤1.30 | ≤1.30 | |
