| Nome do produto: | bloco de baixa frequência da C.C. | Características: | baixa perda de inserção, baixa perda do retorno |
|---|---|---|---|
| Aplicações: | sistema de informação eletrônica | Impedância característica: | 50 ohms |
| Realçar: | 3000V bloco de uma C.C. de 50 ohms,baixa intermodulação bloco de uma C.C. de 50 ohms,bloco de baixa frequência da C.C. 200W |
||

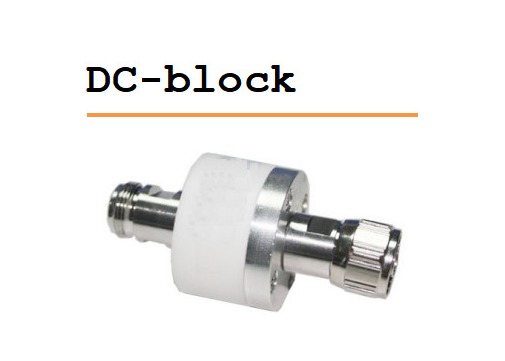

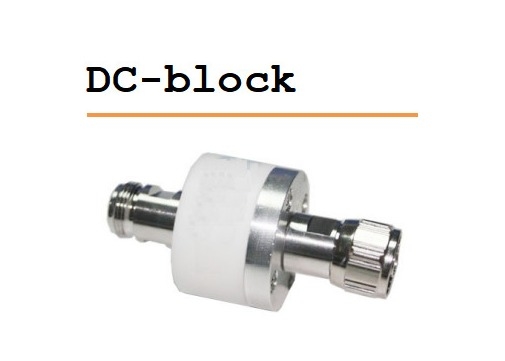

Baixa intermodulação bloco 200W de uma C.C. de 50 ohms de baixa frequência
Parâmetros de desempenho
| Tipo | Bloco da C.C. | ||
| Impedância característica | 50Ω | ||
| Perda de inserção | 50~1500MHz | ≤0.15dB | |
| 1500~3600MHz | ≤0.20dB | ||
| VSWR | 50~1500MHz | ≤1.10 | |
| 1500~3600MHz | ≤1.15 | ||
| Tensão de funcionamento máxima da C.C. | 3000V | ||
| Poder | 200W | ||
| intermodulação da Terceiro-ordem (2×20W) | ≤-140dBc | ||
| Capacidade do isolamento | Condutor interno | 1000pF | |
| Condutor exterior | 4000pF | ||
| Escala de frequência | 100~6000MHz | ||
| Variação da temperatura | -40~+70℃ | ||
| Tipo do conector | NM-NF, 7/16M-7/16F | ||
Características do produto
Trajeto da frequência da C.C. do bloco e do poder geral, sem o impacto na transmissão sem fio de alta frequência do sinal;
Projeto resistente especial impermeável e do tempo, baixa perda de inserção, baixa perda do retorno e baixa intermodulação;
Proteção do relâmpago e da sobretensão para o sistema de informação eletrônica.
