50 do RF ohms de conector baixo VSWR da radiofrequência para uma comunicação móvel

50 do RF ohms de conector baixo VSWR da radiofrequência para uma comunicação móvel

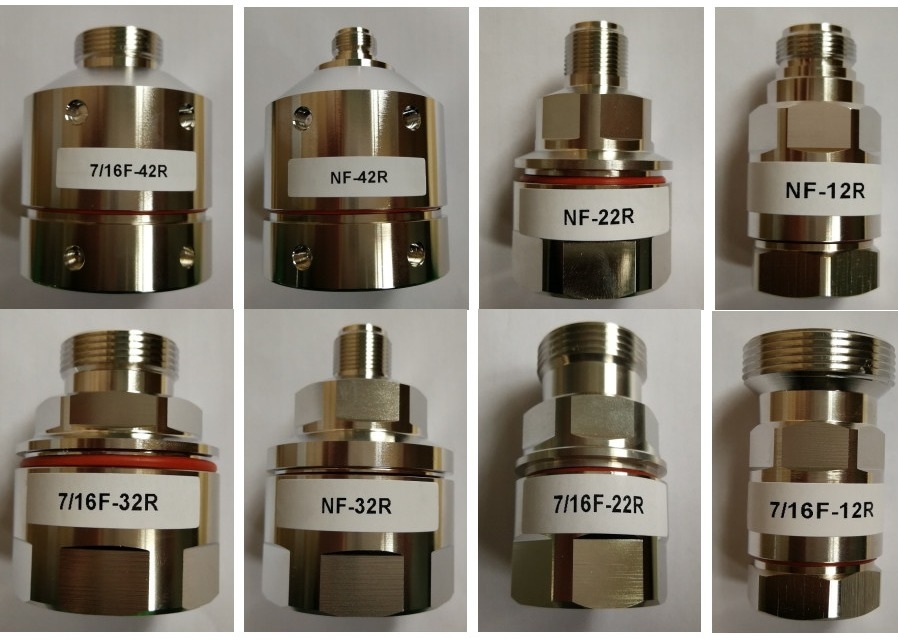

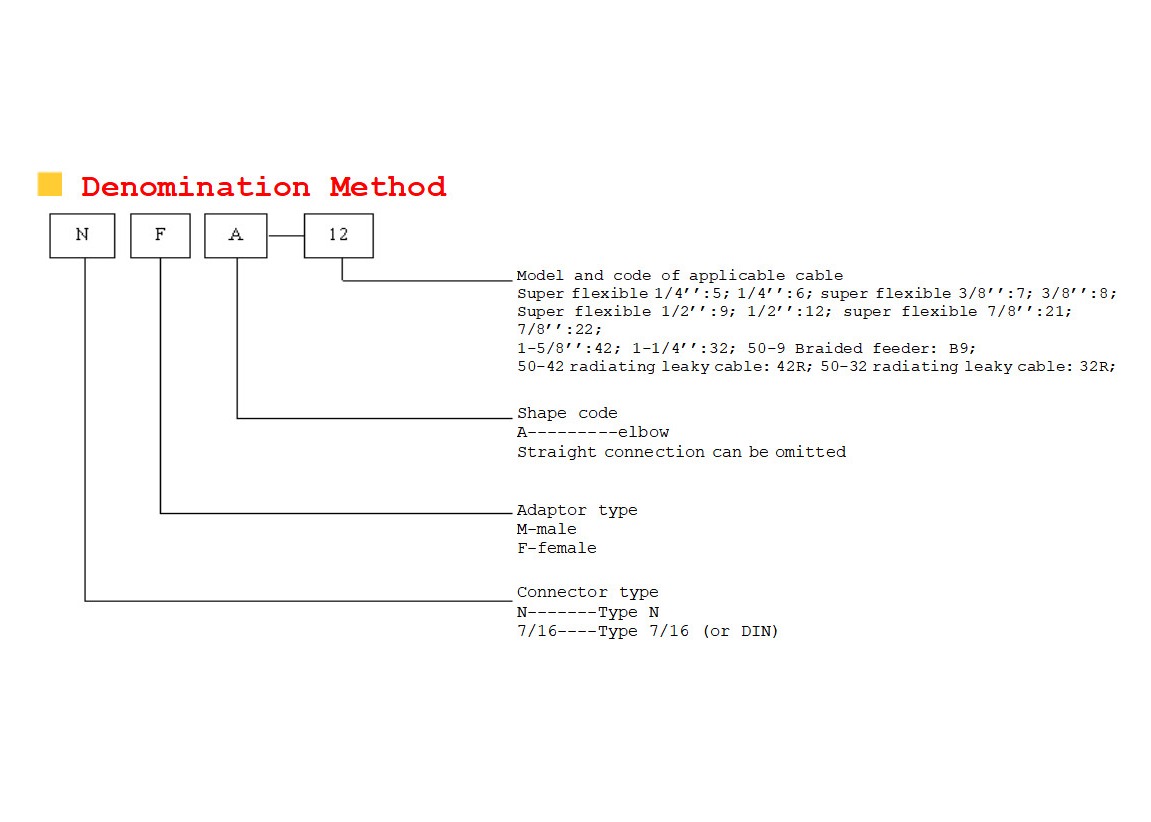

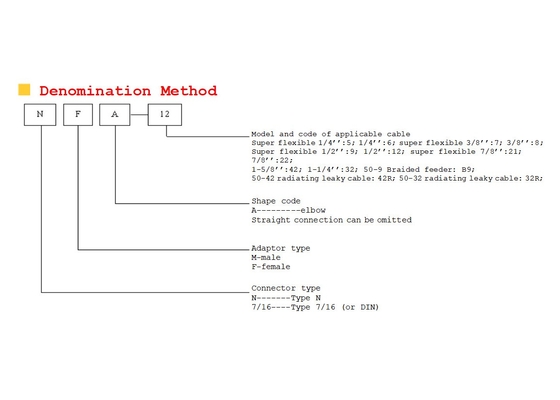

tipo conector co-axial de n
conector coaxial do ruído

Padrões executados

Conectores coaxiais da radiofrequência 50Ω de YD/T 1967-2018 para uma comunicação móvel

Conectores da radiofrequência de GB/T 11313.1-2013. Parte 1: Especificação genérica. Exigências gerais e métodos de medição

Conectores da radiofrequência de GB/T 11313.4-2007. Parte 4: Conectores coaxiais de R.F. com diâmetro interno do condutor exterior 16mm (0,63 dentro) com acoplamento do parafuso - ohms da impedância característica 50 (tipo 7-16)

Conectores da radiofrequência de GB/T 11313.16-2015. Parte 16: Conectores coaxiais de R.F. com diâmetro interno do condutor exterior 7mm (0.276in) com acoplamento do parafuso - impedância característica 50Ω (75Ω) (tipo N)

Características do produto

Baixo VSWR, baixa perda de inserção e baixa intermodulação;

Facilidade da instalação, boa selando o desempenho e a categoria alta da proteção;

Usado principalmente para a conexão elétrica e mecânica da radiofrequência e de cabos coaxiais gotejantes.

Parâmetros técnicos

• Tipo de produto		Tipo N	Tipo RUÍDO
  Parâmetros estruturais
  Contato central	Pino central	bronze Prata-chapeado	bronze Prata-chapeado
  	Jaque central	Bronze chapeado de prata da lata	Bronze chapeado de prata da lata
  Isolador		PTFE	PTFE
  Shell		bronze chapeado Tri liga	bronze chapeado Tri liga
  Parte de selagem		Borracha de silicone	Borracha de silicone
  Propriedades elétricas
  Impedância característica		50Ω	50Ω
  Perda de inserção	900MHz	≤0.10dB	≤0.10dB
  	2000MHz
  VSWR	75~500MHz	≤1.08	≤1.08
  	700~1000MHz	≤1.08	≤1.08
  	1700~2500MHz	≤1.10	≤1.10
  	2500~3000MHz	≤1.15	≤1.15
  	3300~3600MHz	≤1.20	≤1.20
  Resistência de contato	Condutor interno	≤0.80mΩ	≤0.40mΩ
  	Condutor exterior	≤0.25mΩ	≤0.20mΩ
  Resistência de isolação		≥5000mΩ	≥10000mΩ
  Tensão de suporte (mínimo)		2.5KV	4.0KV
  Tensão de funcionamento (máximo)		1.4KV	2.7KV
  intermodulação da Terceiro-ordem (2×20W)	900MHz	≤-155dBc	≤-155dBc
  	1800MHz
  Propriedades mecânicas
  Força da retenção do calibre de teste		≥0.56N	≥6N
  Torque de acoplamento	Torque normal	0.7~1.1Nm	20~28Nm
  	Suportando o torque	≥1.7Nm	≥30Nm
  Resistência mecânica		500 vezes	500 vezes
  Temperatura ambiental		-65~+160℃	-65~+160℃
