| Lugar de origem: | China |
|---|---|
| Marca: | Wuhan ETERN Optoelectronics |
| Certificação: | GR-1221-CORE,GR-1209-CORE ,RoHS |
| Número do modelo: | INTERRUPTOR 1X1/1X2/2X2BYPASS/2X2 DA FIBRA ÓTICA DE ETERN, DUAL1X2/2X2BYPASS/2X2 |
| Quantidade de ordem mínima: | 10PCS |
| Preço: | Negotiable |
| Detalhes da embalagem: | caixa da bolha |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 100k pelo mês |
| Característica: | Mini tamanho, tempo curto do interruptor | Qualidade: | Baixas perda e interferência de inserção |
|---|---|---|---|
| Aplicação: | Sistema do monitor da rede, sistema de testes remoto da fibra | Comprimento de onda de funcionamento: | 1525-1610nm |
| Certificação: | Telcordia GR-1073-CORE qualified | Perda de inserção: | 1.0dB, 1.2dB, 0.8dB, 0.9dB |
| Realçar: | interruptor 2X2 de fibra ótica,não travando o interruptor de fibra ótica,Interruptor 1310 do cabo de fibra ótica da manutenção programada |
||

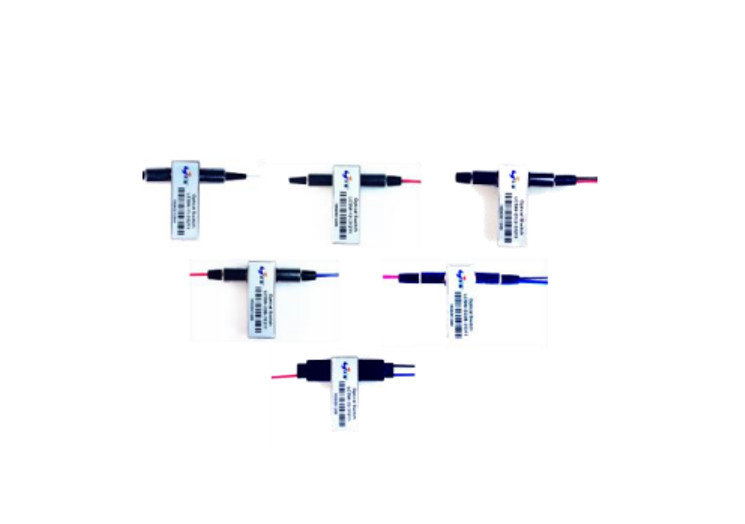

INTERRUPTOR 1X1/1X2/2X2BYPASS/2X2 DA FIBRA ÓTICA DE ETERN, DUAL1X2/2X2BYPASS/2X2
Características:
1. Baixa perda de inserção & conversa transversal
2. Escala de comprimento de onda de funcionamento larga
3. Bidirecional
Aplicações:
1. Proteção & restauração da rede
2. Obstrução do canal
3. Módulo & integração de sistemas
4. Instrumentação
5. OADM configurável
Os interruptores da fibra ótica de ETERN são projetados baseados no princípio ótico da refração que reduz a sensibilidade da posição da parte móvel. Caracteriza o desempenho mecânico e ótico excelente e unifica a configuração diferente do interruptor de 1x1, 1x2, 2x2 desvio, 2x2, 1x2 duplo, 2x2 desvio duplo, 2x2 duplo no pacote compacto similar. Os produtos são Telcordia GR-1073-CORE qualificaram, e queixas de RoHS
Especificação de rendimento:
| Parâmetro | Unidades | Único-modo | Multi-modo | ||
| Comprimento de onda de funcionamento | nanômetro | 1290~1330 e/ou 1525~1610 | 850 ou 850&1310 | ||
| 1x1, 1x2, 1x2 duplo | DB | ≤ 0,8 | |||
| 2x2B | ≤ 0,9 | ||||
| Perda de inserção1,2 | 2x2 | ≤ 1,0 | |||
| 2x2B duplo | ≤ 1,0 | ||||
| 2x2 duplo | ≤ 1,2 | ||||
| Retorne a perda1,2 | DB | ≥ 45 | ≥ 30 | ||
| Perda dependente da polarização | DB | ≤ 0,1 | |||
| Perda dependente do comprimento de onda | DB | ≤ 0,2 | ≤ 0,3 | ||
| Interferência | DB | ≥ 55 | ≥ 30 | ||
| Repetibilidade | DB | ≤ ±0.02 | |||
| Tempo do interruptor | Senhora | ≤ 8 | |||
| Durabilidade | épocas | ≥ 107 | |||
| Tensão do interruptor | VDC | 2.7~3.3 ou 4.5~5.5 | |||
| Travamento | 54~66@3V que conduz ou condução de 36~44@5V | ||||
| Corrente do interruptor | miliampère | ||||
| Não-travamento | 39~47@3V que conduz ou condução de 25~31@5V | ||||
| Manipulação do poder | mW | ≥ 500 | |||
| Temperatura de funcionamento | °C | ‘- 5~+65 | |||
| Umidade da operação | %RH | 5~95 | |||
| Temperatura de armazenamento | °C | -40~+85 | |||
| Umidade do armazenamento | %RH | 5~95 | |||
| Tipo da fibra | Fibra de Corning SMF-28e | MMF 50/125 ou 62.5/125 | |||
| Tipo da trança | fibra desencapada de 250mm ou tubo fraco de 900mm | ||||
| 1x1, 1x2, 2x2B, 2x2, 2x2 duplo | 26.0L x 11.0W x 8.2H | ||||
| Dimensão do pacote | milímetro | ||||
| 1x2 duplo, 2x2B duplo | 26.0L x 11.0W x 8.2H | 29.0L x 11.0W x 8.2H |
Nota: 1. medido sem conectores; O IL será 0.3dB mais mau e RL será 5dB para abaixar com conectores
2. Medido com fonte ótica do diodo emissor de luz ou do VSCEL para o Multi-modo
Dimensões mecânicas (unidade: milímetro)
Definição elétrica dos pinos:
|
Tipo |
Trajeto leve | PIN de movimentação | Monitor | ||||||||||
| 1x1 | 1x2 | 2x2B | 2x2 | D1x2 | D2x2B | D2x2 | 1 | 5 | 6 | 10 | 3-4,8-7 | 3-2,8-9 | |
|
Travamento |
1 - 2 |
1 - 2 |
1-3/2-4 |
1-4/2-3 |
1 - 2, 1' - 2' |
1-3/2-4 1' - 3'/2' - 4' |
1-4/2-3 1' - 4'/2' - 3' |
V+ |
Terra |
- |
- |
FIM |
ABERTO |
|
- |
1 - 3 |
1-4 |
1-2/3-4 |
1 - 3, 1' - 3' |
1 - 4, 1' - 4' |
1-2/3-4 1' - 2'/3' - 4' |
- |
- |
Terra |
V+ |
ABERTO |
FIM |
|
|
Não - Travando |
1 - 2 |
1 - 2 |
1-3/2-4 |
1-4/2-3 |
1 - 2, 1' - 2' |
1-3/2-4 1' - 3'/2' - 4' |
1-4/2-3 1' - 4'/2' - 3' |
V+ |
- |
- |
Terra |
FIM |
ABERTO |
|
- |
1 - 3 |
1 - 4 |
1-2/3-4 |
1 - 3, 1' - 3' |
1 - 4, 1' - 4' |
1-2/3-4 1' - 2'/3' - 4' |
- |
- |
- |
- |
ABERTO |
FIM |
|
Diagrama da função
Informação pedindo:
| LCSW | - | □□□ | - | □ | □ | □ | □ | □ |
| Interruptor ótico Tipo do interruptor | Comprimento de onda | Modo do interruptor | Tipo da fibra | Comprimento da fibra | Conector | |||
| 11= 1x1 | 1=1310nm | 1=Latching | MANUTENÇÃO PROGRAMADA 1=250um | 1=0.5m | 1=None | |||
| 12= 1x2 | 2=1550nm | 2=Non-latching | MANUTENÇÃO PROGRAMADA 2=900um | 2=1m | 2=FC/UPC | |||
| desvio 22B=2x2 | 3=1310&1550nm | 3=250um 62.5/125 | 3=2m | 3=FC/APC | ||||
| 22=2x2 | 4=850nm | 4=900um 62.5/125 | X=Specify | 4=LC/UPC | ||||
| D12=Dual 1x2 | 5=850&1310nm | 5=250um 50/125 | 5=LC/APC | |||||
| Desvio de D22B=Dual 2x2 | X=Special | 6=900um 50/125 | 6=SC/UPC | |||||
| D22=Dual 2x2 | X=Special | 7=SC/APC | ||||||
| X=Specify | ||||||||
