isolação sem fio privada do polietileno de uma comunicação do cabo gotejante de 13.10mm

Cabo gotejante para uma comunicação sem fio privada do trânsito do trilho

• isolação sem fio privada do polietileno de uma comunicação do cabo gotejante de 13.10mm

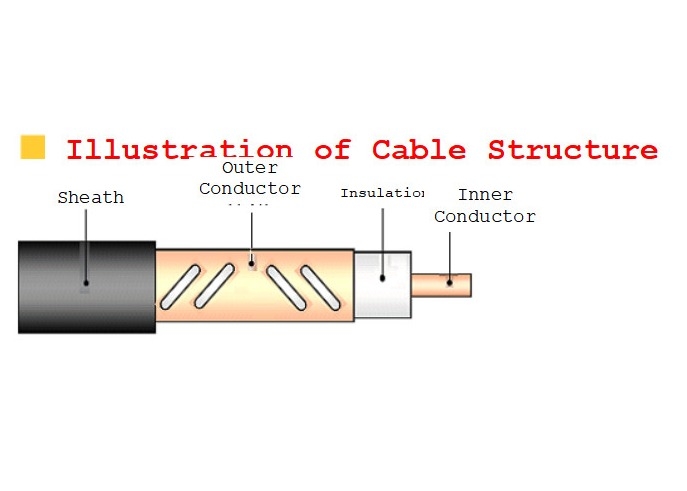

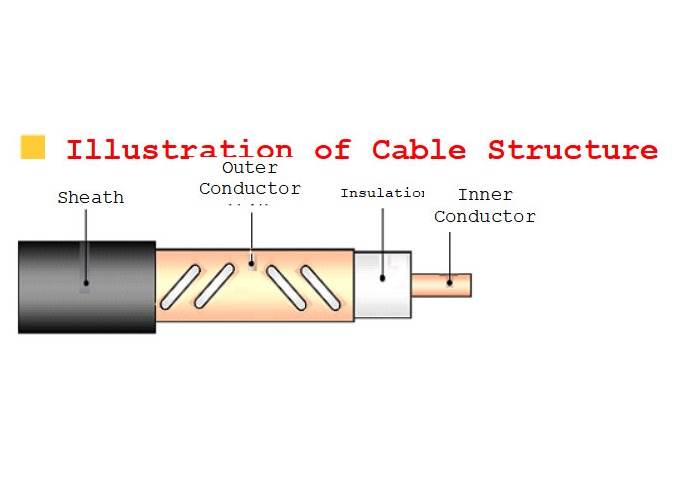

• Parâmetros estruturais

  Modelo do produto	Condutor interno		Isolação	Condutor exterior		Bainha exterior
  	Material	Diâmetro		Material	Diâmetro	Material	Diâmetro
  HLRCTCY (Z) - 50-32T (1-1/4")	Tubo de cobre liso	13.10mm	isolação Físico-espumada do polietileno	Longitudinal da borda da aterrissagem da tira do cobre do furo perfurado envolvido	34.00mm	Polietileno preto ou chama halogênio-livre do baixo fumo - polyolefin retardador	38.00mm
  HLRHTCY (Z) - 50-42T (1-5/8")	Tubo de cobre ondulado da espiral	17.40mm			44.00mm		49.00mm


• Propriedades mecânicas & ambientais

  Modelo do produto	Raio de curvatura mínimo por um único tempo	Raio de curvatura mínimo por épocas múltiplas (15 vezes)	Resistência elástica máxima	Temperatura da instalação	Temperatura de trabalho
  HLRCTCY (Z) - 50-32T (1-1/4")	400mm	500mm	2000N	-55℃~+85℃	-40℃~+70℃
  HLRHTCY (Z) - 50-42T (1-5/8")	500mm	700mm	2500N

  Propriedades elétricas

  Modelo do produto		HLRCTCY (Z) - 50-32T (1-1/4")		HLRHTCY (Z) - 50-42T (1-5/8")
  		1	2	1	2
  Impedância característica média (Ω)		50±2
  Taxa de transmissão		90%
  Capacidade (pF/m)		76
  Força dielétrica (V, C.C., 1min)		10000		15000
  Resistência de isolação mínima (MΩ·quilômetro)		10000
  Testes de faísca da bainha (V, C.A., valor eficaz)		10000		10000
  Atenuação longitudinal dB/100m ±5%,℃ 20	800MHz	3,0	2,7	2,2	2,2
  	900MHz	3,4	3,3	2,4	2,4
  	1800MHz	—	5,0	—	4,2
  Perda de acoplamento dB±5dB 95%, 2m	800MHz	69	78	68	70
  	900MHz	70	75	69	70
  	1800MHz	—	72	—	68
  VSWR	800~900MHz	≤1.30
  	1700~1900MHz	≤1.30
