Sistema de sinal gotejante do trânsito do trilho do cabo de 1 polegada 17.40mm LCX

Cabo gotejante para o sistema de sinal do trânsito do trilho

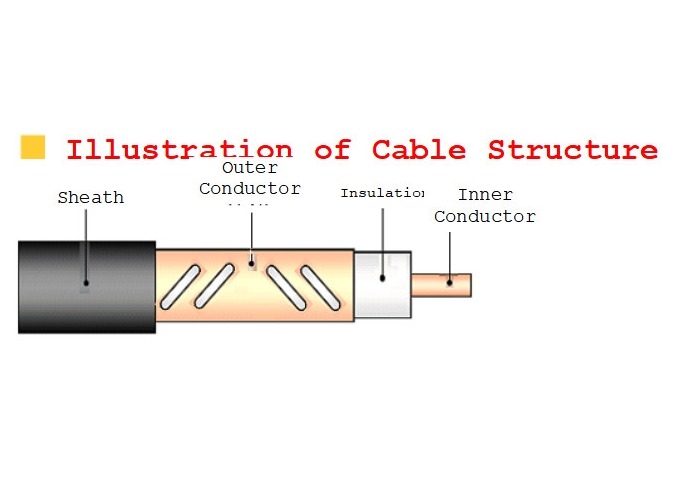

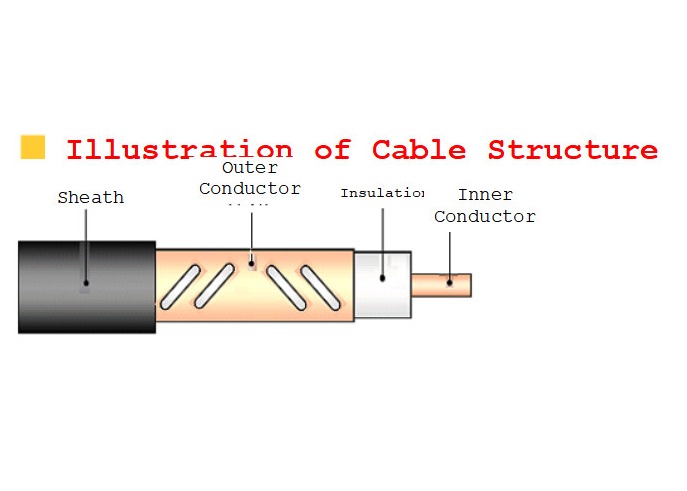

• Parâmetros estruturais

  Modelo do produto	Condutor interno		Isolação	Condutor exterior		Bainha exterior
  	Material	Diâmetro		Material	Diâmetro	Material	Diâmetro
  HLRCTCY (Z) - 50-32E (1-1/4")	Tubo de cobre liso	13.10mm	isolação Físico-espumada do polietileno	Longitudinal da borda da aterrissagem da tira do cobre do furo perfurado envolvido	34.00mm	Polietileno preto ou chama halogênio-livre do baixo fumo - polyolefin retardador	38.00mm
  HLRHTCY (Z) - 50-42E (1-5/8")	Tubo de cobre ondulado da espiral	17.40mm			44.00mm		49.00mm

  Propriedades mecânicas & ambientais

  Modelo do produto	Raio de curvatura mínimo por um único tempo	Raio de curvatura mínimo por épocas múltiplas (15 vezes)	Resistência elástica máxima	Temperatura da instalação	Temperatura de trabalho
  HLRCTCY (Z) - 50-32E (1-1/4")	400mm	500mm	2000N	-55℃~+85℃	-40℃~+70℃
  HLRHTCY (Z) - 50-42E (1-5/8")	500mm	700mm	2500N

  Propriedades elétricas

  Modelo do produto		HLRCTCY (Z) - 50-32E (1-1/4")		HLRHTCY (Z) - 50-42E (1-5/8")
  		1	2	1	2
  Impedância característica média (Ω)		50±2
  Taxa de transmissão		90%
  Capacidade (pF/m)		76
  Força dielétrica (V, C.C., 1min)		10000		15000
  Resistência de isolação mínima (MΩ·quilômetro)		10000
  Testes de faísca da bainha (V, C.A., valor eficaz)		10000		10000
  Atenuação longitudinal dB/100m ±5%,℃ 20	800MHz	-	2,7	-	2,2
  	1800MHz	4,9	5,0	3,8	4,2
  Perda de acoplamento dB±5dB 95%, 2m	800MHz	-	78	-	70
  	1800MHz	72	72	68	68
  VSWR	800~900MHz	-	≤1.30	-	≤1.30
  	1780~1810MHz	≤1.30	≤1.30	≤1.30	≤1.30
