| Lugar de origem: | China |
|---|---|
| Marca: | ETERN |
| Certificação: | RoHS |
| Quantidade de ordem mínima: | 10PCS |
| Nome do produto: | escapamento do cabo coaxial | Características: | Ângulo largo |
|---|---|---|---|
| Aplicações: | Cobertura interna do sinal | Certificação: | RoHS |
| Diâmetro: | 4.80mm 13.50mm 15.80mm | Modelo: | HLRCACY |
| Realçar: | Cabo coaxial gotejante da radiação larga do ângulo,Cabo coaxial gotejante da cobertura interna do sinal,Escapamento do cabo coaxial de RoHS |
||
Cabo gotejante da radiação larga interna do ângulo da cobertura

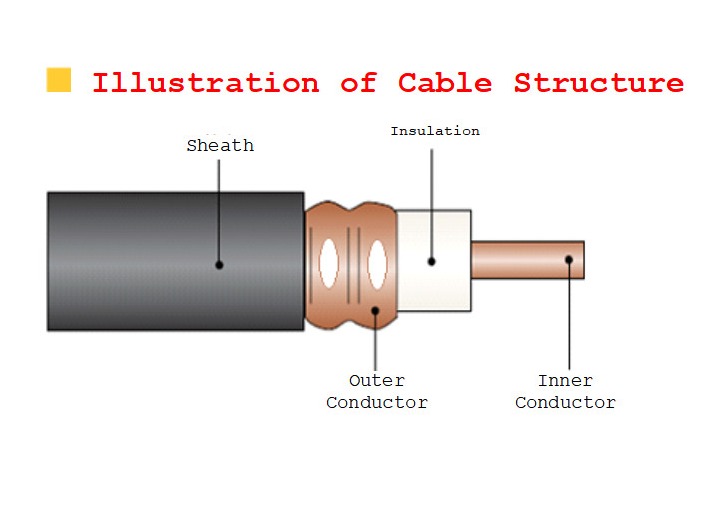

| Modelo do produto | Condutor interno | Isolação |
Condutor exterior
|
Bainha exterior
|
|||
| Material | Diâmetro | Material | Diâmetro | Material | Diâmetro | ||
|
HLRCACY (Z) - 50-12F (1/2")
|
Fio de alumínio folheado de cobre | 4.80mm | isolação Físico-espumada do polietileno | Longitudinal da borda da aterrissagem da tira do cobre do furo perfurado envolvido | 13.50mm | Polietileno preto ou chama halogênio-livre do baixo fumo - polyolefin retardador | 15.80mm |
|
HLRCTCY (Z) - 50-22F (7/8") |
Tubo de cobre liso | 9.00mm | 24.00mm | 27.80mm | |||
| Modelo do produto | Raio de curvatura mínimo por um único tempo | Raio de curvatura mínimo por épocas múltiplas (15 vezes) | Resistência elástica máxima | Temperatura da instalação | Temperatura de trabalho |
|
HLRCACY (Z) - 50-12F (1/2") |
80mm | 150mm | 800N | -55℃~+85℃ | -40℃~+70℃ |
|
HLRCTCY (Z) - 50-22F (7/8") |
250mm | 300mm | 1300N |
| Modelo do produto |
HLRCACY (Z) - 50-12F (1/2") |
HLRCTCY (Z) - 50-22F (7/8") |
|
| Impedância característica média (Ω) | 50±2 | ||
| Taxa de transmissão | 90% | ||
| Capacidade (pF/m) | 76 | ||
| Força dielétrica (V, C.C., 1min) | 6000 | 10000 | |
| Resistência de isolação mínima (MΩ·quilômetro) | 10000 | ||
| Testes de faísca da bainha (V, C.A., valor eficaz) | 8000 | 8000 | |
|
Atenuação longitudinal dB/100m ±5%,℃ 20 |
800MHz | 7,3 | 4,2 |
| 900MHz | 8,0 | 4,5 | |
| 1800MHz | 12,8 | 7,3 | |
| 1900MHz | 13,2 | 7,8 | |
| 2000MHz | 14,2 | 8,0 | |
| 2200MHz | 15,0 | 9,1 | |
| 2400MHz | 16,6 | 9,7 | |
| 2600MHz | 18,5 | 10,5 | |
| 2700MHz | 18,8 | 11,1 | |
| 3400MHz | 25,5 | 14,0 | |
| 3500MHz | 28,1 | 14,7 | |
| 3600MHz | 29,5 | 15,6 | |
|
Perda de acoplamento dB±5dB 95%, 2m |
800MHz | 78 | 83 |
| 900MHz | 76 | 78 | |
| 1800MHz | 72 | 75 | |
| 1900MHz | 72 | 70 | |
| 2000MHz | 70 | 71 | |
| 2200MHz | 70 | 75 | |
| 2400MHz | 70 | 72 | |
| 2600MHz | 72 | 73 | |
| 2700MHz | 70 | 71 | |
| 3400MHz | 70 | 69 | |
| 3500MHz | 70 | 68 | |
| 3600MHz | 70 | 68 | |
| VSWR | 790~960MHz | ≤1.30 | |
| 1700~1900MHz | ≤1.30 | ||
| 1920~2050MHz | ≤1.30 | ||
| 2100~2200MHz | ≤1.30 | ||
| 2300~2500MHz | ≤1.30 | ||
| 2560~2700MHz | ≤1.35 | ||
| 3400~3600MHz | ≤1.35 | ||
