| Lugar de origem: | China |
|---|---|
| Marca: | ETERN |
| Certificação: | RoHS |
| Quantidade de ordem mínima: | 10PCS |
| Nome do produto: | Cabo gotejante | Características: | Cobre |
|---|---|---|---|
| Aplicações: | Radiocomunicação de FM | Qualidade: | conexão fácil |
| Diâmetro: | 4.80mm 13.50mm 5.80mm | Modelo: | HLRCACY |
| Realçar: | Cabo com vazamento de 75 ohm,cabo com vazamento de 8 polegadas,sistema de rádio alimentador com vazamento de cobre |
||
Cabo gotejante para a radiocomunicação de FM

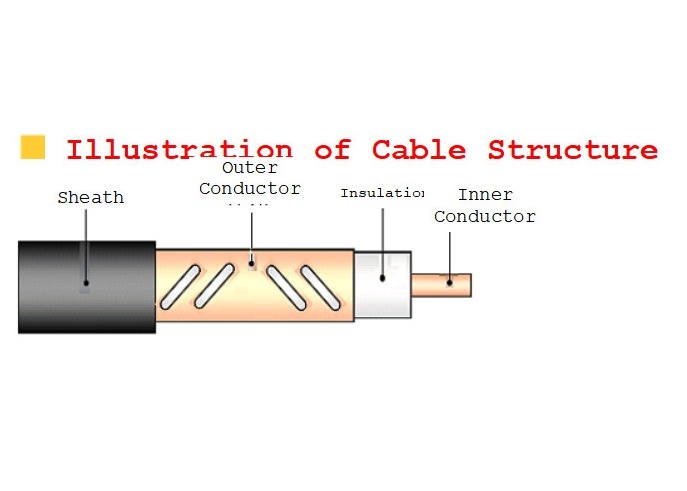

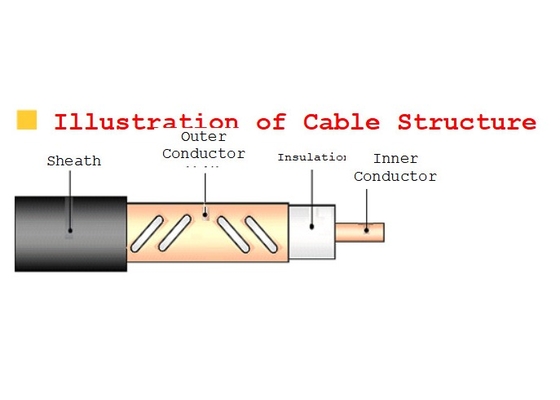

| Modelo do produto | Condutor interno | Isolação |
Condutor exterior
|
Bainha exterior
|
|||
| Material | Diâmetro | Material | Diâmetro | Material | Diâmetro | ||
|
HLRCACY (Z) - 50-12M (1/2")
|
Fio de alumínio folheado de cobre | 4.80mm | isolação Físico-espumada do polietileno | Longitudinal da borda da aterrissagem da tira do cobre do furo perfurado envolvido | 13.50mm | Polietileno preto ou chama halogênio-livre do baixo fumo - polyolefin retardador | 15.80mm |
|
HLRCTCY (Z) - 50-22M (7/8") |
Tubo de cobre liso | 9.00mm | 24.00mm | 27.80mm | |||
|
HLRCTCY (Z) - 50-32M (1-1/4") |
Tubo de cobre liso | 13.10mm | 34.00mm | 38.00mm | |||
|
HLRHTCY (Z) - 50-42M (1-5/8") |
Tubo de cobre ondulado da espiral | 17.40mm | 44.00mm | 49.00mm | |||
| Modelo do produto | Raio de curvatura mínimo por um único tempo | Raio de curvatura mínimo por épocas múltiplas (15 vezes) | Resistência elástica máxima | Temperatura da instalação | Temperatura de trabalho |
|
HLRCACY (Z) - 50-12M (1/2") |
80mm | 150mm | 800N | -55℃~+85℃ | -40℃~+70℃ |
|
HLRCTCY (Z) - 50-22M (7/8") |
250mm | 300mm | 1300N | ||
|
HLRCTCY (Z) - 50-32M (1-1/4") |
400mm | 500mm | 2000N | ||
|
HLRHTCY (Z) - 50-42M (1-5/8") |
500mm | 700mm | 2500N |
| Modelo do produto |
HLRCACY (Z) - 50-12M (1/2") |
HLRCTCY (Z) - 50-22M (7/8") |
HLRCTCY (Z) - 50-32M (1-1/4") |
HLRHTCY (Z) - 50-42M (1-5/8") |
|
| Impedância característica média (Ω) | 50±2 | ||||
| Taxa de transmissão | 90% | ||||
| Capacidade (pF/m) | 76 | ||||
| Força dielétrica (V, C.C., 1min) | 6000 | 10000 | 10000 | 15000 | |
| Resistência de isolação mínima (MΩ·quilômetro) | 10000 | ||||
| Testes de faísca da bainha (V, C.A., valor eficaz) | 8000 | 8000 | 10000 | 10000 | |
|
Atenuação longitudinal dB/100m ±5% ℃ 20 |
75MHz | 2,0 | 1,3 | 0,8 | 0,7 |
| 150MHz | 2,4 | 1,9 | 1,2 | 1,0 | |
| 350MHz | 3,5 | 3,0 | 1,9 | 1,5 | |
|
Perda de acoplamento dB±5dB 95%, 2m |
75MHz | 78 | 70 | 73 | 72 |
| 150MHz | 76 | 73 | 75 | 75 | |
| 350MHz | 75 | 69 | 70 | 69 | |
| VSWR | 75~150MHz | ≤1.30 | |||
| 320~480MHz | ≤1.30 | ||||
